سیستم پنوماتیک

سیستم پنوماتیک سیستمی است که از هوای فشرده برای انجام کار در دستگاه‌ها و مکانیزم‌ها استفاده می‌کند. سیستم‌ پنوماتیک شامل یک کمپرسور می‌باشند که هوا را فشرده سازی می‌کند، و این هوای فشرده از طریق لوله‌ها و شیرهای کنترل به ابزارها و موتورهای پنوماتیک هدایت می‌شود. از ویژگی‌های برجسته سیستم‌ پنوماتیک می‌توان به سادگی، قابلیت اطمینان، ایمنی بالا در محیط‌های خطرناک و عمر طولانی اشاره کرد. این سیستم‌ها در بسیاری از صنایع مختلف مانند اتوماسیون صنعتی، ماشین‌آلات تولیدی و حتی در ابزارهای دندانپزشکی به کار رفته‌اند. فروشگاه پنوماتیک پنو اتحادیه با گرد هم آوردن محصولات پنوماتیک از برندهای برتر دنیا، شما را در راه اندازی اتوماسیونتان کمک میکند.

کلمه “پنوماتیک” از ریشه یونانی «پنیوما» (Pneuma) به معنای «هوا» یا «نفس» می‌آید. این واژه در زبان‌های مختلف به منظور توصیف سیستم‌ها و ابزارهایی به کار می‌رود که از هوای فشرده یا گازهای دیگر برای ایجاد حرکت، نیرو یا کنترل استفاده می‌کنند. در واقع، پنوماتیک به شاخه‌ای از تکنولوژی اطلاق می‌شود که مربوط به استفاده و کنترل گازهای فشرده است. این اصطلاح به ویژه در مهندسی مکانیک و اتوماسیون صنعتی کاربرد دارد.

در چه صورتی از سیستم پنوماتیک استفاده میشود؟

استفاده از سیستم‌های پنوماتیک در صنعت و دیگر زمینه‌ها بستگی به مزایای خاص و شرایط مورد نیاز دارد. در ادامه به برخی از موارد کلیدی که در آن‌ها از سیستم‌ پنوماتیک استفاده می‌شود، اشاره می‌کنم:

سرعت بالا و دقت در حرکت‌دهی: سیستم‌های پنوماتیک برای کاربردهایی که نیاز به حرکات سریع و دقیق دارند، مثل ماشین‌های اتوماسیون خط تولید، بسیار مناسب هستند.

محیط‌های خطرناک: در محیط‌هایی که خطر انفجار وجود دارد، مثل صنایع شیمیایی یا نفت و گاز، استفاده از سیستم‌های پنوماتیک به دلیل نداشتن جرقه و اشتعال‌زایی ترجیح داده می‌شود.

کاربردهایی با نیاز به نیروی زیاد اما نه به اندازه سیستم‌های هیدرولیک: سیستم‌های پنوماتیک می‌توانند نیروی قابل توجهی تولید کنند، اما اگر نیاز به نیروی بسیار زیادی باشد، ممکن است به جای آن‌ها از سیستم‌های هیدرولیک استفاده شود.

محیط‌های تمیز یا غذایی: به دلیل اینکه هوای فشرده می‌تواند نسبتاً تمیز و بدون آلودگی باشد، در صنایع غذایی و دارویی که نیاز به محیطی پاک و بدون آلودگی است، سیستم‌های پنوماتیک کاربرد دارند.

تکرارپذیری و کنترل آسان: سیستم‌های پنوماتیک به راحتی قابل کنترل و برنامه‌ریزی هستند و می‌توانند عملیات‌های تکراری را با دقت بالا انجام دهند.

هزینه‌های نصب و نگهداری پایین‌تر: در مقایسه با سیستم‌های هیدرولیک، سیستم‌های پنوماتیک معمولاً ارزان‌تر هستند و نگهداری آن‌ها ساده‌تر است.

کاربردهای موبایل: به دلیل وزن سبک‌تر و حمل آسان‌تر تجهیزات، در تجهیزات موبایل مانند ابزارهای دستی و وسایل نقلیه خاص نیز مورد استفاده قرار می‌گیرند.

این‌ها تنها برخی از دلایل و موقعیت‌هایی هستند که در آن‌ها ممکن است استفاده از سیستم‌ پنوماتیک ترجیح داده شود. در مجموع، تصمیم برای استفاده از این سیستم‌ها باید با توجه به نیازهای خاص هر کاربرد و مزایای آن‌ها در مقایسه با سایر گزینه‌ها اتخاذ شود.

سیستم پنوماتیک چیست؟

سیستم‌ پنوماتیک بر اساس استفاده از هوای فشرده به منظور انتقال نیرو و انجام عملیات مکانیکی کار می‌کنند. عملکرد این سیستم‌ها از چند مرحله اساسی تشکیل شده است:

تولید هوای فشرده: این مرحله توسط کمپرسورهای هوا انجام می‌شود که هوای محیط را می‌گیرند و آن را فشرده می‌کنند. فشرده‌سازی هوا باعث افزایش فشار آن می‌شود.

ذخیره‌سازی و تنظیم فشار: هوای فشرده سپس در مخازن هوا ذخیره می‌شود. از رگولاتورها برای تنظیم فشار هوای خروجی از مخزن به میزان مورد نیاز سیستم استفاده می‌شود.

توزیع هوا: هوای فشرده از طریق شبکه‌ای از لوله‌ها و شلنگ‌ها به قسمت‌های مختلف سیستم هدایت می‌شود.

کنترل جریان هوا: شیرهای پنوماتیک (مانند شیرهای برقی) برای کنترل جهت و مقدار جریان هوای فشرده به قسمت‌های مختلف استفاده می‌شوند. این شیرها می‌توانند به صورت دستی یا اتوماتیک کنترل شوند.

انجام عملیات: هوای فشرده نهایتاً به ابزارها و دستگاه‌های پنوماتیک مانند سیلندرها و موتورهای پنوماتیک می‌رسد. در سیلندرها، هوای فشرده باعث حرکت پیستون می‌شود که این حرکت می‌تواند به صورت خطی یا دورانی باشد تا عملیات مکانیکی مورد نظر را انجام دهد.

در مجموع، سیستم‌های پنوماتیک به دلیل سرعت بالا، دقت مناسب، و ایمنی عالی در محیط‌های خطرناک، در بسیاری از کاربردهای صنعتی و تجاری مورد استفاده قرار می‌گیرند.

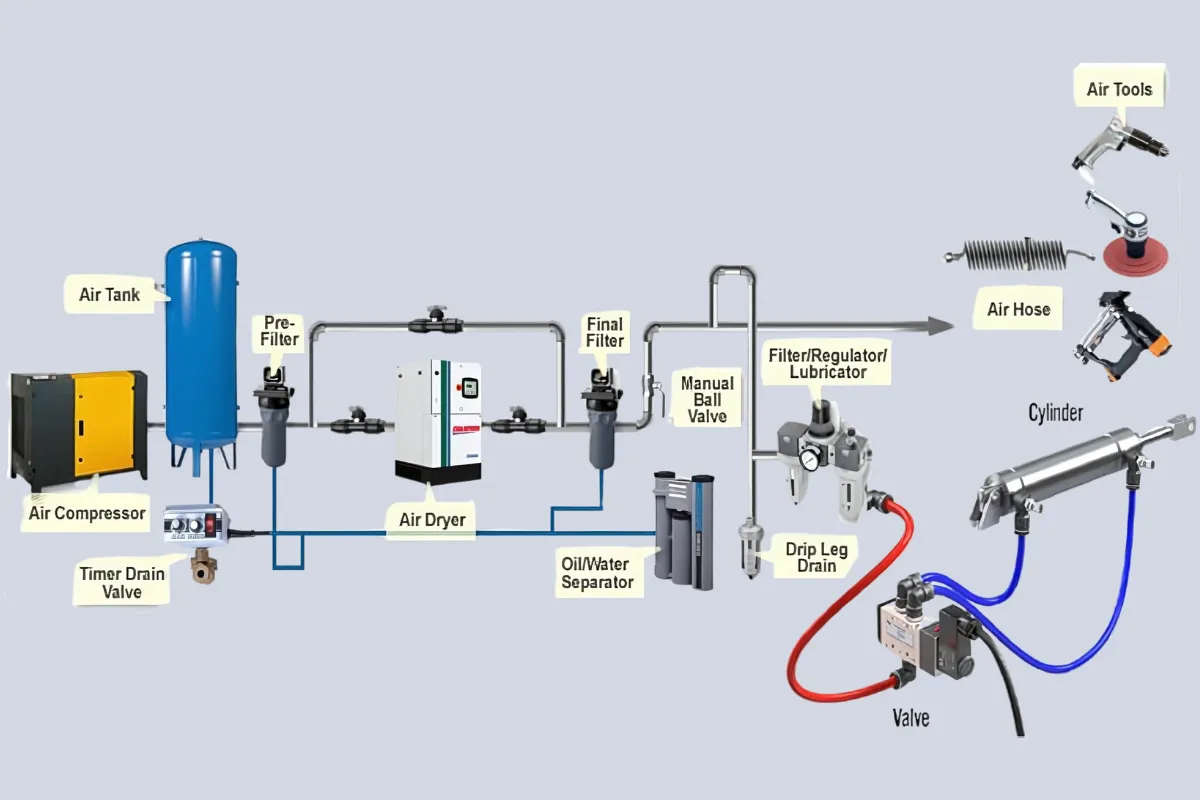

تصویر زیر بیانگر واضحی از مراحل یک سیستم پنوماتیک بشمار می آید که در ادامه به آن میپردازیم:

کمپرسور هوا (Air Compressor):

سیستم با کمپرسور هوا آغاز می‌شود که وظیفه‌اش تولید و فشرده‌سازی هوا است. این دستگاه هوای محیط را می‌گیرد و تحت فشار قرار می‌دهد تا برای استفاده در سیستم پنوماتیک آماده شود.

مخزن هوا (Air Tank):

هوای فشرده شده توسط کمپرسور به داخل مخزن هوا منتقل می‌شود. این مخزن به عنوان ذخیره‌ساز هوای فشرده عمل می‌کند و از نوسانات فشار در سیستم جلوگیری می‌کند.

فیلتر پیشینه (Pre-Filter) و فیلتر نهایی (Final Filter):

هوا از فیلتر پیشینه عبور می‌کند که ذرات بزرگ و آلودگی‌ها را حذف می‌کند. سپس، هوا به فیلتر نهایی می‌رود که ذرات ریزتر را جدا می‌کند تا هوای تمیزتری برای استفاده در دستگاه‌ها فراهم آید.

خشک‌کن هوا (Air Dryer):

برای جلوگیری از ورود رطوبت به سیستم، هوای فشرده از خشک‌کن هوا عبور می‌کند. این دستگاه رطوبت هوا را کاهش می‌دهد تا از خوردگی و آسیب به اجزای سیستم جلوگیری شود.

جداکننده روغن/آب (Oil/Water Separator):

این دستگاه برای جدا کردن آب و روغن از هوای فشرده استفاده می‌شود، که به حفظ کیفیت هوای فشرده کمک می‌کند.

شیر دستی (Manual Ball Valve):

این شیر برای قطع و وصل جریان هوای فشرده به بخش‌های مختلف سیستم استفاده می‌شود.

فیلتر/رگلاتور/روغن زن (Filter/Regulator/Lubricator):

این مجموعه به تنظیم فشار هوا و اضافه کردن روان‌کننده‌ها برای افزایش عمر مفید اجزای مکانیکی کمک می‌کند.

سیلندر و شیرها (Cylinder and Valves):

در نهایت، هوای فشرده و تصفیه شده به سیلندرها راه پیدا می‌کند که می‌تواند حرکت‌های مکانیکی مورد نیاز برای عملیات مختلف را ایجاد کند. شیرها کنترل می‌کنند که هوا به کدام بخش‌های سیلندر فرستاده شود.

این فرآیندها به صورت مداوم و دقیق کنترل می‌شوند تا اطمینان حاصل شود که سیستم پنوماتیک به طور موثر کار می‌کند و ماشین‌آلات و ابزارهای مختلف به درستی فعالیت می‌کنند.

خرید پنوماتیک | قیمت پنوماتیک

به فروشگاه پنوماتیک پنو اتحادیه خوش آمدید، جایی که تمامی نیازهای شما از محصولات پنوماتیک با برترین کیفیت و کمترین قیمت تامین می‌شود. ما به عنوان واردکننده مستقیم، افتخار داریم که محصولات اصل و باکیفیت را از برندهای برتر دنیا مستقیماً به دست شما برسانیم.

در میان محصولات متنوع ما، شیر برقی پنوماتیک و اتصالات پنوماتیک از جمله پرطرفدارترین انتخاب‌ها هستند. شیر برقی پنوماتیک با دقت عملکرد بالا و قابلیت اطمینان در شرایط سخت صنعتی، انتخاب ایده‌آلی برای تضمین کنترل دقیق جریان هوا در سیستم‌های پنوماتیک است. همچنین، اتصالات پنوماتیک، با استحکام بالا و مقاومت در برابر فشارهای زیاد، به بهینه‌سازی و افزایش طول عمر سیستم‌های شما کمک خواهند کرد.

با خرید پنوماتیک از فروشگاه پنو اتحادیه، نه تنها از پایین‌ترین قیمت‌ها بهره‌مند می‌شوید، بلکه اطمینان حاصل می‌کنید که سیستم‌های پنوماتیک شما با بهترین قطعات تجهیز شده‌اند. بازدید کنید و تفاوت را احساس کنید!

چه قوانینی در سیستم پنوماتیک بکار گرفته شده اند؟

در طراحی و به کارگیری سیستم‌های پنوماتیک، چندین قانون فیزیکی و مهندسی اساسی به کار برده می‌شوند که شامل موارد زیر است:

قانون بویل (Boyle’s Law):این قانون می‌گوید که برای مقدار معینی از گاز در دمای ثابت، حجم و فشار آن به طور معکوس با یکدیگر تغییر می‌کنند. در سیستم‌های پنوماتیک، هنگامی که هوا فشرده می‌شود، فشار آن افزایش می‌یابد در حالی که حجم کاهش می‌یابد.

قانون شارل (Charles’s Law):قانون شارل بیان می‌کند که حجم گاز مثالی با افزایش دما در فشار ثابت افزایش می‌یابد. این موضوع در سیستم‌های پنوماتیک مهم است، زیرا افزایش دمای هوای فشرده می‌تواند تأثیرات مهمی بر حجم و فشار داشته باشد.

قانون دالتون (Dalton’s Law):این قانون می‌گوید که فشار کل یک مخلوط گاز برابر است با مجموع فشارهای جزئی هر گاز در مخلوط. در سیستم‌های پنوماتیک که ممکن است شامل مخلوط‌هایی از هوا و بخارات روغن باشند، این قانون کمک می‌کند تا فشار کل را محاسبه کنیم.

قانون فشار جزئی (Partial Pressure Law):این قانون به تعیین میزان رطوبت و دیگر گازهای موجود در هوای فشرده کمک می‌کند، که برای جداسازی و تصفیه‌کاری‌های بعدی از اهمیت بالایی برخوردار است.

اصول انتقال حرارت:در سیستم‌های پنوماتیک، کنترل دما و تبادل حرارتی بین هوا و محیط اطراف، برای حفظ بازدهی سیستم و جلوگیری از افزایش بیش از حد دما حیاتی است.

قانون هوک (Hooke’s Law) در مورد فنرها:این قانون در مورد سیستم‌هایی که از فنرها برای بازگرداندن قطعات به وضعیت اولیه‌شان استفاده می‌کنند، کاربرد دارد. این موضوع در طراحی شیرها و مکانیزم‌های کنترلی پنوماتیکی مورد استفاده قرار می‌گیرد.

قوانین ایمنی و استانداردهای صنعتی:برای تضمین ایمنی و کارآیی، سیستم‌های پنوماتیک باید طبق استانداردهای صنعتی معتبر و دستورالعمل‌های ایمنی ساخته و نگهداری شوند.

این قوانین و اصول به طراحان و مهندسین کمک می‌کنند تا سیستم‌ پنوماتیک را به شکلی موثر و ایمن طراحی و به کار ببرند، و همچنین در تشخیص و رفع مشکلات احتمالی سیستم‌ها به آنها یاری رسانند.

کاربرد سیستم پنوماتیک

سیستم‌های پنوماتیک به دلیل انعطاف‌پذیری و ایمنی بالا در زمینه‌های مختلفی کاربرد دارند. در ادامه به برخی از مهم‌ترین کاربردهای این سیستم‌ها اشاره می‌کنم:

اتوماسیون صنعتی:سیستم‌های پنوماتیک در خطوط تولید و اتوماسیون کارخانه‌ها برای حرکت دادن، جمع‌آوری، مونتاژ، و بسته‌بندی محصولات استفاده می‌شوند. به علت سرعت و دقت بالا در حرکت دادن قطعات، در این زمینه‌ها بسیار مفید هستند.

ابزارهای دستی:در ابزارهایی مثل دریل‌ها، چکش‌های هوایی، و سنباده‌های هوایی که در صنعت ساخت و ساز و تعمیرگاه‌ها کاربرد دارند، از سیستم‌های پنوماتیک استفاده می‌شود.

سیستم‌های حمل و نقل:در وسایل نقلیه مانند قطارها و برخی از اتوبوس‌ها، برای کنترل ترمزها و درها از سیستم‌های پنوماتیک استفاده می‌شود.

ماشین‌آلات ساختمانی و راه‌سازی:در ماشین‌آلات سنگین مثل بیل مکانیکی و جرثقیل‌ها برای انجام عملیات مختلف مانند بلند کردن و جابجایی از سیستم‌های پنوماتیک استفاده می‌شود.

صنعت دندانپزشکی:در صنعت دندانپزشکی، برای ابزارهایی مانند دریل‌ها و مکش‌های دندانپزشکی از سیستم‌های پنوماتیک استفاده می‌شود که به دلیل کنترل دقیق و قدرت مناسب، بسیار موثر است.

صنایع غذایی و دارویی:در این صنایع، برای جابجایی مواد با سرعت و دقت بالا و همچنین بسته‌بندی محصولات، از سیستم‌های پنوماتیک استفاده می‌شود.

مهندسی پزشکی:در تجهیزات پزشکی مانند ونتیلاتورها و دیگر دستگاه‌های کمک تنفسی از سیستم‌های پنوماتیک استفاده می‌شود تا عملیات‌ها به صورت دقیق و قابل کنترل انجام شوند.

هنر و سرگرمی:در صنعت سرگرمی و شوهای مختلف، برای کنترل حرکات انیماترونیک و سایر افکت‌های مکانیکی که نیاز به کنترل دقیق دارند، از سیستم‌های پنوماتیک استفاده می‌شود.

این‌ها تنها چند نمونه از کاربردهای گسترده سیستم‌ پنوماتیک در صنایع مختلف هستند. از آن‌جا که این سیستم‌ها قابلیت اطمینان بالایی دارند و نیاز به نگهداری کمتری دارند، در بسیاری از زمینه‌ها مورد استفاده قرار می‌گیرند.

تفاوت سیستم پنوماتیک با هیدرولیک

سیستم‌های پنوماتیک و هیدرولیک هر دو برای انتقال نیرو و کنترل حرکت در دستگاه‌ها و مکانیزم‌های مختلف استفاده می‌شوند، اما از دو ماده مختلف به عنوان محیط کار استفاده می‌کنند و تفاوت‌های اساسی در کاربرد و عملکرد دارند. در ادامه به مقایسه این دو سیستم می‌پردازیم:

محیط کار:

پنوماتیک: از هوای فشرده استفاده می‌کند.

هیدرولیک: از سیالات هیدرولیکی (معمولاً روغن) استفاده می‌کند.

فشار کاری:

پنوماتیک: معمولاً در فشارهای پایین‌تر (حدود 80 تا 100 پسی) کار می‌کند.

هیدرولیک: در فشارهای بسیار بالاتر (می‌تواند تا چند هزار پسی برسد) کار می‌کند، که امکان انتقال نیروهای بزرگتر را فراهم می‌کند.

قدرت و کارایی:

پنوماتیک: به دلیل استفاده از هوای فشرده، سرعت پاسخ‌دهی بالایی دارد اما نیروی کمتری نسبت به سیستم‌های هیدرولیک تولید می‌کند.

هیدرولیک: قادر به تولید نیروی بسیار زیاد است، که برای برنامه‌هایی مانند ماشین‌آلات سنگین و تجهیزات بلند کردن مناسب است.

دقت و کنترل:

پنوماتیک: دقت کمتری نسبت به هیدرولیک دارد، زیرا هوا ممکن است فشرده شود و بازیافت آن دشوار است.

هیدرولیک: دقت و کنترل بیشتری در حرکت و نیرو فراهم می‌کند، به همین دلیل در برنامه‌هایی که نیاز به دقت بالا دارند، مانند ماشین‌آلات CNC، استفاده می‌شود.

نگهداری و هزینه:

پنوماتیک: نگهداری آسان‌تر و هزینه کمتری دارد. هوا به راحتی در دسترس است و نشتی آن معمولاً خطرناک نیست.

هیدرولیک: نگهداری دشوارتر و هزینه بیشتری دارد. نشت روغن می‌تواند موجب آلودگی محیطی شود و تمیز کردن آن دشوار است.

امنیت و محیط زیست:

پنوماتیک: ایمن‌تر و محیط‌زیست‌پسندتر است زیرا هوا به عنوان محیط کار استفاده می‌شود.

هیدرولیک: نشت روغن می‌تواند مشکلات زیست‌محیطی ایجاد کند و نیاز به مدیریت دقیق‌تری دارد.

به طور کلی، انتخاب بین سیستم پنوماتیک و هیدرولیک بستگی به نیازهای خاص هر کاربرد دارد، مانند نیاز به نیرو، دقت، هزینه، و شرایط محیطی.

سوالات متداول

سیستم پنوماتیک چه مزایایی دارد؟

سیستم‌های پنوماتیک مزایای متعددی دارند که شامل:

ایمنی بالا: به دلیل استفاده از هوای فشرده که احتراق‌پذیر نیست، این سیستم‌ها در محیط‌های خطرناک ایمن‌تر هستند.

نگهداری آسان و هزینه پایین: هوا به راحتی در دسترس است و نیاز به نگهداری کمتری دارد.

سرعت و دقت عملکرد بالا: واکنش‌پذیری و سرعت بالایی دارند که برای کنترل و اتوماسیون فرآیندها مناسب است.

عمده‌ترین چالش‌ها و محدودیت‌های سیستم‌های پنوماتیک چیست؟

عمده‌ترین چالش‌ها عبارتند از:

مصرف انرژی بالا: کمپرسورها می‌توانند به مقدار زیادی انرژی نیاز داشته باشند، به ویژه در فشارهای بالا.

محدودیت در تولید نیرو: نیرویی که توسط سیستم‌های پنوماتیک تولید می‌شود ممکن است برای برخی کاربردهای سنگین کافی نباشد.

کنترل دقیق: به دلیل فشردگی هوا، کنترل دقیق موقعیت و سرعت می‌تواند چالش‌برانگیز باشد.

چگونه می‌توان بهره‌وری یک سیستم پنوماتیک را بهبود بخشید؟

روش‌های بهبود بهره‌وری شامل:

نگهداری مناسب: بررسی مرتب و تعویض فیلترها و روان‌کننده‌ها برای حفظ کارایی کمپرسور و جلوگیری از فرسودگی قطعات.

استفاده از کنترل‌کننده‌های دقیق: استفاده از سیستم‌های کنترل دقیق‌تر می‌تواند به بهبود دقت و کاهش مصرف انرژی کمک کند.

حذف نشتی‌ها: شناسایی و رفع نشتی‌های هوا در سیستم می‌تواند به کاهش هدر رفت انرژی و بهبود کارایی کمک کند.
