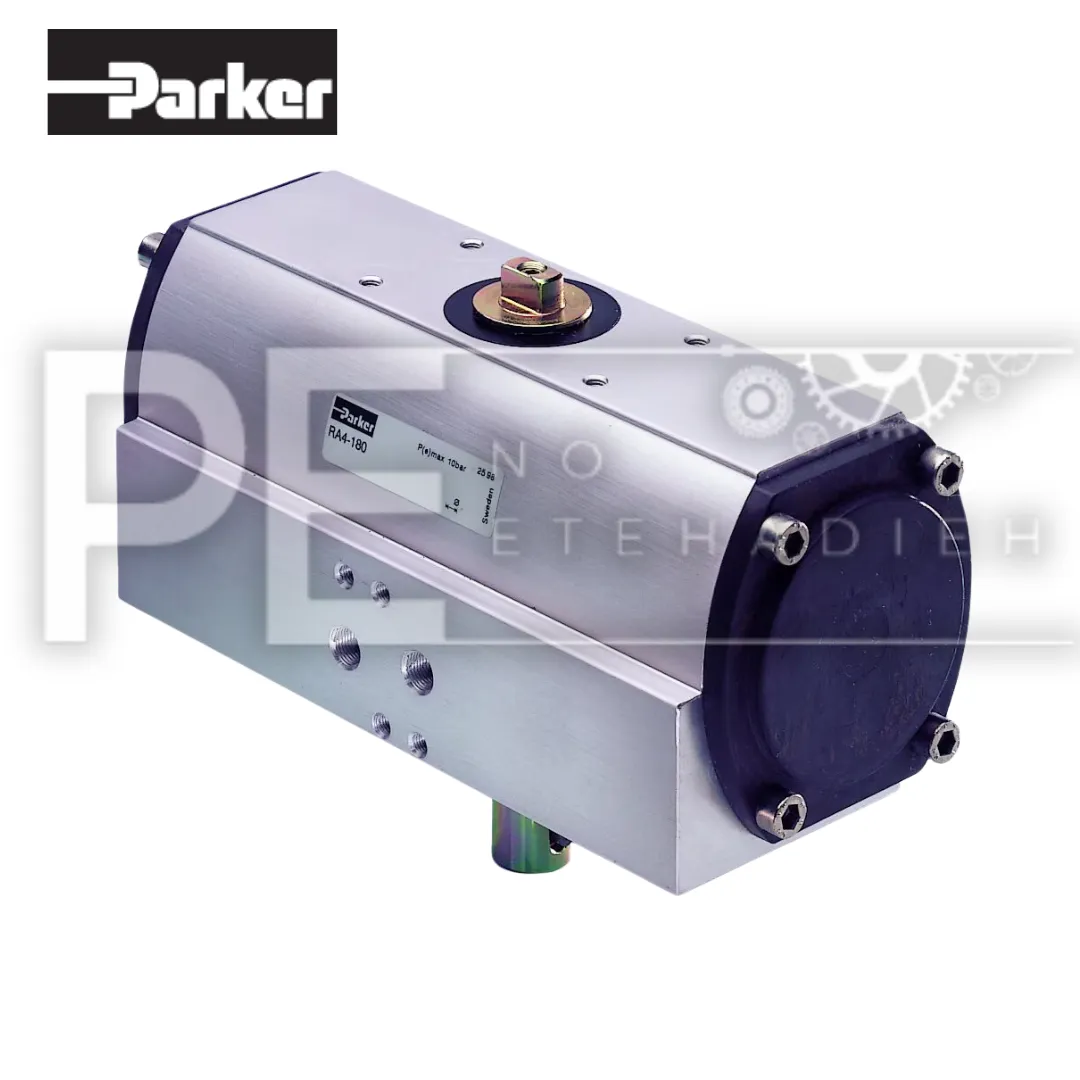

اکچویتور سایز 63

توضیحات

اکچویتور سایز 63 یک دستگاه مکانیکی است که با استفاده از انرژی هوای فشرده، حرکت خطی یا چرخشی ایجاد می‌کند. عدد “63” در این نام‌گذاری به قطر داخلی سیلندر (بوریل) اکچویتور اشاره دارد که 63 میلی‌متر است. این قطر سیلندر تأثیر مستقیم بر نیروی تولیدی اکچویتور دارد. این نوع اکچویتور پنوماتیک معمولاً در سیستم‌های صنعتی و اتوماسیون استفاده می‌شوند.

در زیر برخی از ویژگی‌های اکچویتور سایز 63 آورده شده است:

1. نیروی تولیدی: بسته به فشار هوای ورودی، این اکچویتور می‌تواند نیرویی متناسب با سطح مقطع پیستون خود تولید کند. به عنوان مثال، با فشار کاری 6 بار (بارومتر)، اکچویتور سایز 63 می‌تواند نیرویی حدود 1870 نیوتن در هر جهت تولید کند.
2. حرکت خطی: این اکچویتور یک حرکت خطی ایجاد می‌کند و معمولاً برای کاربردهایی که نیاز به جابه‌جایی دقیق یا تکرارپذیر دارند استفاده می‌شود.
3. مصرف هوا: مصرف هوای این اکچویتور بستگی به طول حرکت (استروک) و تعداد سیکل‌ها در دقیقه دارد.
4. کاربردها: از این اکچویتور در صنایع مختلف مانند اتوماسیون صنعتی، بسته‌بندی، ماشین‌آلات تولیدی، و فرآیندهای خودکار استفاده می‌شود.

برای انتخاب صحیح اکچویتور، باید پارامترهایی مانند نیروی مورد نیاز، سرعت حرکت، نوع بار، و شرایط محیطی را مد نظر قرار دهید.

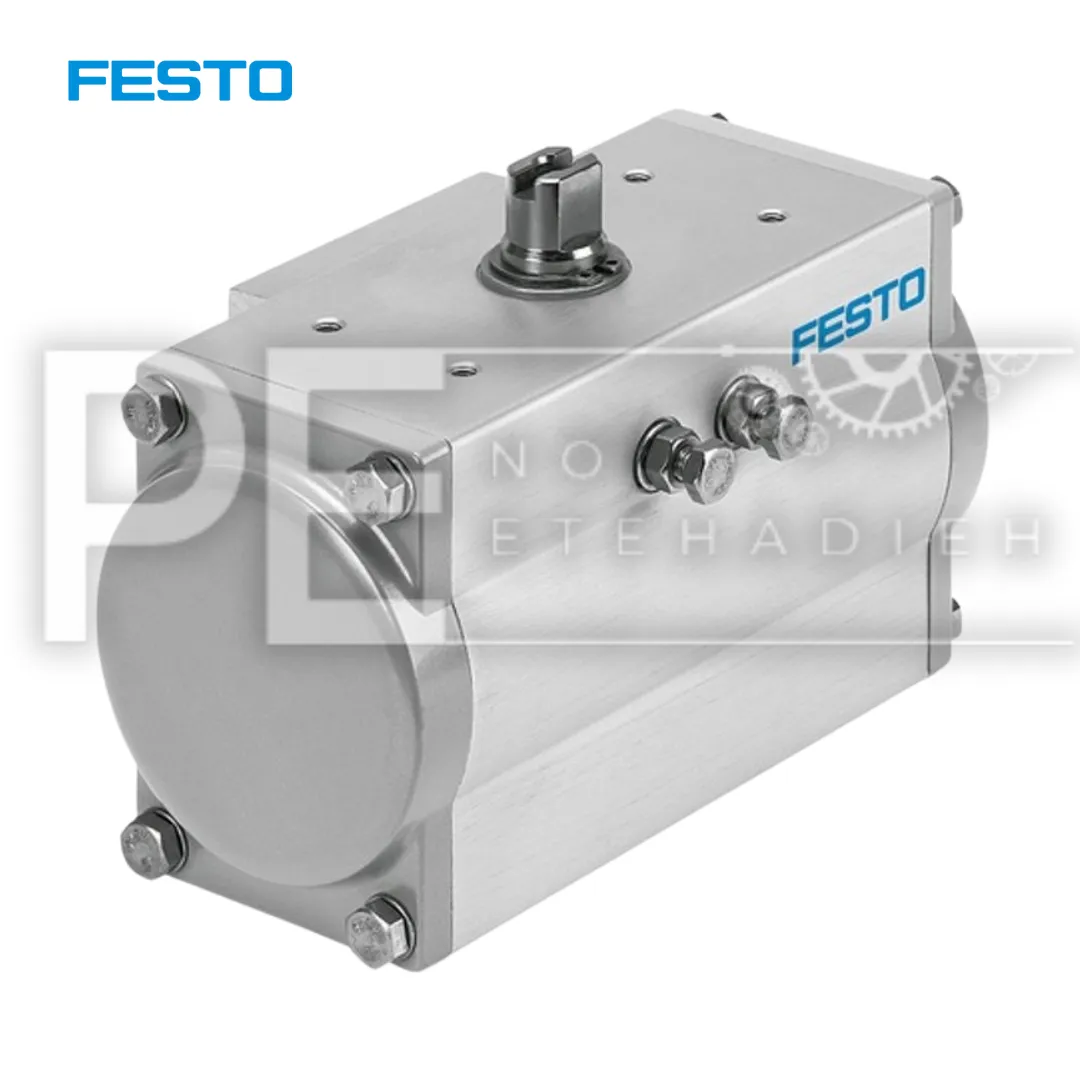

خرید اکچویتور سایز 63

برای خرید اکچویتور می توانید از طریق فروشگاه ما اقدام فرمایید.فروشگاه پنوماتیک پنواتحادیه با توجه به اینکه بیش از یک دهه در این صنعت فعالیت برجسته ای داشته و همچنین بدلیل اینکه خود فروشگاه ،واردکننده مستقیم محصولات پنوماتیک از برترین برندهای دنیا مانند SMC, FESTO , AIRFORCE , LMC و … میباشد که می تواند با قیمت های دسته اول و کف بازار به شما این اطمینان را دهد که خریدی بدون دغدغه را داشته باشید تا اتوماسیون خود را با بالاترین کیفیت تجهیز نمایید.

عملکرد اکچویتور سایز 63

عملکرد اکچویتور سایز 63، مانند دیگر اکچویتورهای پنوماتیک، به ترتیب مراحل زیر انجام می‌شود:

1. تأمین هوای فشرده:

• ورودی هوا: سیستم پنوماتیک از طریق کمپرسور هوا، هوای فشرده را به اکچویتور می‌رساند. فشار هوای ورودی معمولاً بین 4 تا 10 بار است.
• فیلتر، رگولاتور و روانکاری (FRL): قبل از ورود هوا به اکچویتور، از یک واحد FRL استفاده می‌شود تا هوا را فیلتر، فشار را تنظیم و آن را روانکاری کند.

2. ورود هوای فشرده به محفظه اکچویتور:

• سیگنال کنترلی: کنترل‌کننده‌ای (مانند یک شیر برقی) با ارسال سیگنال، هوای فشرده را به یکی از دو طرف محفظه اکچویتور هدایت می‌کند.
• حرکت پیستون: هوا به یکی از دو محفظه اکچویتور وارد می‌شود و فشار هوا پیستون را به حرکت درمی‌آورد. این حرکت معمولاً به صورت خطی و در دو جهت (به جلو و عقب) است.

3. تبدیل انرژی پنوماتیک به حرکت مکانیکی:

• ایجاد نیرو: فشار هوای فشرده باعث ایجاد نیرویی در پیستون می‌شود که به حرکت آن کمک می‌کند.
• حرکت خطی: این نیرو باعث حرکت خطی پیستون و در نتیجه شفت اکچویتور می‌شود. این حرکت خطی ممکن است برای باز یا بسته کردن یک شیر، جابه‌جایی یک قطعه، یا هر نوع دیگری از عملیات مکانیکی استفاده شود.

4. تخلیه هوای مصرف شده:

• تخلیه هوا: بعد از حرکت پیستون، هوای فشرده شده از محفظه مخالف تخلیه می‌شود تا پیستون بتواند به سمت دیگر حرکت کند.
• تعادل فشار: تخلیه هوای فشرده کمک می‌کند تا پیستون بتواند به راحتی به موقعیت اولیه یا موقعیت بعدی خود حرکت کند.

5. تکرار سیکل:

• چرخه تکرار: این فرآیند به طور مداوم و تکراری با هر فرمان کنترل جدید، تا زمانی که اکچویتور تحت فرمان قرار دارد، ادامه پیدا می‌کند.
• پایان کار: پس از انجام عملیات مورد نظر، اکچویتور می‌تواند به حالت اولیه خود بازگردد یا در وضعیت جدید باقی بماند تا فرمان جدیدی صادر شود.

6. بازگشت به حالت اولیه (در صورت نیاز):

• فشار معکوس: در صورتی که نیاز به بازگشت پیستون به حالت اولیه باشد، هوا به محفظه مخالف هدایت شده و فرآیند به صورت معکوس انجام می‌شود.

7. کنترل و مانیتورینگ:

• سنسورها: در برخی از اکچویتورها، سنسورهای موقعیت نصب می‌شوند تا وضعیت پیستون و شفت را مانیتور کنند و بازخورد لازم را به سیستم کنترلی ارسال کنند.

این مراحل به صورت یک چرخه مداوم انجام می‌شوند و عملکرد صحیح اکچویتور پنوماتیک به کنترل دقیق فشار هوا، سرعت حرکت پیستون و تنظیم دقیق زمان‌بندی این مراحل بستگی دارد.

مشخصات فنی اکچویتور سایز 63

مشخصات فنی اکچویتور سایز 63 معمولاً شامل اطلاعات زیر است که به شما کمک می‌کند تا بهترین اکچویتور را برای کاربرد خود انتخاب کنید:

1. قطر سیلندر (بوریل):

• قطر: 63 میلی‌متر
• این عدد نشان‌دهنده قطر داخلی سیلندر است که بر اساس آن، نیروی خروجی اکچویتور محاسبه می‌شود.

2. نیروی خروجی:

• در فشار 6 بار: نیروی خروجی حدود 1870 نیوتن (N)
• نیروی خروجی اکچویتور به فشار هوای ورودی و قطر سیلندر بستگی دارد و معمولاً به ازای هر بار افزایش فشار، نیروی خروجی افزایش می‌یابد.

3. فشار کاری:

• محدوده فشار کاری: 2 تا 10 بار
• فشار کاری نشان‌دهنده محدوده فشاری است که اکچویتور به طور ایمن می‌تواند در آن عمل کند.

4. دمای عملیاتی:

• محدوده دمای کاری: -20 تا +80 درجه سانتی‌گراد (در برخی مدل‌ها می‌تواند متفاوت باشد)
• این محدوده دمایی بیانگر دمای محیطی است که اکچویتور می‌تواند بدون کاهش عملکرد در آن کار کند.

5. نوع حرکت:

• حرکت خطی: این اکچویتور یک حرکت خطی انجام می‌دهد.
• تک‌عملگره یا دو‌عملگره: این اکچویتور می‌تواند به صورت تک‌عملگره (بازگشت با فنر) یا دو‌عملگره (بازگشت با فشار هوا) طراحی شده باشد.

6. مصرف هوا:

• مصرف هوا در هر سیکل: مقدار هوای مصرفی بسته به طول کورس (استروک) و فشار کاری متغیر است. به عنوان مثال، مصرف هوا برای کورس 100 میلی‌متر می‌تواند حدود 1.5 لیتر در فشار 6 بار باشد.

7. طول کورس (Stroke):

• طول کورس استاندارد: معمولاً بین 25 تا 500 میلی‌متر (بسته به مدل و نیاز کاربردی)
• طول کورس یا همان مقدار جابه‌جایی پیستون می‌تواند در اندازه‌های مختلف موجود باشد و بر اساس نیاز کاربردی تنظیم می‌شود.

8. نوع نصب:

• نوع نصب: قابل نصب با براکت‌ها یا مستقیماً بر روی تجهیزات مختلف. نوع نصب معمولاً شامل پایه‌های گوشه‌ای، پایه‌های فلنجی، یا نصب به‌صورت پایه آزاد است.

9. مواد ساخت:

• بدنه: آلومینیوم آنودایز شده یا فولاد ضد زنگ
• پیستون: آلومینیوم یا فولاد
• واشرها و آب‌بندی‌ها: NBR یا Viton (بسته به شرایط کاری)
• انتخاب مواد ساخت بستگی به شرایط محیطی (مانند خوردگی یا دما) و الزامات بهداشتی (در صنایع غذایی و دارویی) دارد.

10. اتصالات ورودی هوا:

• اندازه اتصالات: معمولاً 1/4 یا 3/8 اینچ BSP یا NPT
• اندازه و نوع رزوه اتصالات ورودی هوا بسته به مدل و نیاز کاربردی می‌تواند متفاوت باشد.

این مشخصات فنی می‌تواند بسته به تولیدکننده و مدل دقیق اکچویتور پنوماتیک متفاوت باشد، اما به طور کلی این موارد از جمله اصلی‌ترین اطلاعاتی هستند که هنگام انتخاب یک اکچویتور پنوماتیک باید در نظر گرفته شوند.

کارایی اکچویتور سایز 63

کارایی اکچویتور پنوماتیک سایز 63 به عوامل مختلفی مانند فشار هوای ورودی، طول کورس (Stroke)، نوع نصب، و شرایط محیطی بستگی دارد. در زیر به برخی از جنبه‌های کارایی این اکچویتور پرداخته می‌شود:

1. نیروی تولیدی و انتقال قدرت:

• نیروی بالا: به دلیل قطر سیلندر 63 میلی‌متری، این اکچویتور می‌تواند نیروی قابل توجهی تولید کند که برای کاربردهای صنعتی متوسط تا سنگین مناسب است. این نیرو به طور مستقیم با فشار هوای ورودی مرتبط است.
• انتقال قدرت کارآمد: اکچویتورهای پنوماتیک به دلیل طراحی ساده و انتقال مستقیم نیرو، می‌توانند نیروی هوای فشرده را به طور مؤثر به حرکت خطی تبدیل کنند.

2. سرعت عملکرد:

• پاسخ سریع: اکچویتورهای پنوماتیک به سرعت به سیگنال‌های کنترلی پاسخ می‌دهند و قادر به انجام حرکات سریع هستند. این ویژگی برای کاربردهایی که نیاز به پاسخ سریع دارند، بسیار مفید است.
• قابلیت تنظیم سرعت: سرعت حرکت پیستون را می‌توان با تنظیم جریان هوای ورودی کنترل کرد، که این ویژگی امکان تطبیق با نیازهای خاص کاربرد را فراهم می‌کند.

3. قابلیت اطمینان و دوام:

• دوام بالا: به دلیل ساختار ساده و استفاده از مواد مقاوم در برابر خوردگی، اکچویتورهای پنوماتیک معمولاً عمر طولانی و نیاز به نگهداری کمی دارند.
• کارایی در شرایط محیطی مختلف: این اکچویتورها می‌توانند در طیف وسیعی از دماها و شرایط محیطی (مانند گرد و غبار یا رطوبت) عملکرد خوبی داشته باشند.

4. مصرف انرژی:

• بهینه‌سازی مصرف هوا: مصرف هوا در این اکچویتورها نسبت به نیروی تولیدی بهینه است. با این حال، مصرف انرژی به صورت مستقیم به سیستم تولید هوای فشرده وابسته است.
• کاهش هزینه‌ها: به دلیل کارایی بالا و نیاز به نگهداری کم، اکچویتورهای پنوماتیک می‌توانند به کاهش هزینه‌های عملیاتی در طولانی‌مدت کمک کنند.

5. کنترل پذیری و انعطاف‌پذیری:

• کنترل دقیق: این اکچویتورها قابلیت کنترل دقیق موقعیت پیستون را دارند که برای کاربردهای نیازمند دقت بالا بسیار مفید است.
• انعطاف‌پذیری: اکچویتور سایز 63 می‌توانند با انواع مختلف سیستم‌های کنترلی (مانند سیستم‌های الکتروپنوماتیک یا PLC) هماهنگ شوند و در کاربردهای متنوعی از جمله جابه‌جایی مواد، باز و بسته کردن شیرها، و اتوماسیون صنعتی استفاده شوند.

6. کاربردهای متنوع:

• مناسب برای صنایع مختلف: این اکچویتور به دلیل توانایی تولید نیروی بالا و قابلیت اطمینان، در صنایع مختلفی مانند خودروسازی، بسته‌بندی، تولید ماشین‌آلات، و صنایع غذایی و دارویی کاربرد دارد.
• انطباق‌پذیری با شرایط خاص: با توجه به مواد ساخت و قابلیت سفارشی‌سازی، این اکچویتورها می‌توانند در شرایط محیطی خاص مانند دماهای بسیار بالا یا پایین، محیط‌های خورنده، یا شرایط بهداشتی خاص (مانند صنایع غذایی) استفاده شوند.

7. محدودیت‌ها:

• نیاز به سیستم هوای فشرده: برای عملکرد بهینه، یک سیستم هوای فشرده با کیفیت بالا مورد نیاز است که شامل کمپرسور، فیلترها، و رگولاتورها می‌باشد.
• تأثیر پذیری از نشت هوا: هر گونه نشت در سیستم هوای فشرده می‌تواند باعث کاهش کارایی اکچویتور شود.

در مجموع، اکچویتور پنوماتیک سایز 63 به دلیل توانایی بالا در تولید نیرو، سرعت عمل، و قابلیت اطمینان، یک انتخاب مناسب برای بسیاری از کاربردهای صنعتی است.

سوالات متداول

اکچویتور سایز 63 چه نیرویی تولید می‌کند؟

اکچویتور سایز 63، بسته به فشار هوای ورودی، می‌تواند نیروی قابل توجهی تولید کند. به طور مثال، در فشار 6 بار، نیروی تولیدی آن حدود 1870 نیوتن (N) است. این نیرو برای کاربردهای صنعتی که نیاز به جابه‌جایی بارهای متوسط تا سنگین دارند، مناسب است.

آیا اکچویتور سایز 63 برای کاربردهای دقیق مناسب است؟

بله، اکچویتور سایز 63 می‌تواند برای کاربردهای دقیق مناسب باشد. این اکچویتور به دلیل قابلیت کنترل دقیق حرکت پیستون و سرعت پاسخ‌دهی بالا، برای کاربردهایی که نیاز به تنظیمات دقیق دارند، مانند اتوماسیون صنعتی یا سیستم‌های کنترل موقعیت، بسیار کارآمد است.

چه عواملی می‌توانند بر کارایی اکچویتور سایز 63 تأثیر بگذارند؟

کارایی اکچویتور سایز 63 به عواملی مانند کیفیت هوای فشرده، فشار کاری، شرایط محیطی (مانند دما و رطوبت)، و وضعیت نگهداری بستگی دارد. نشت هوا، فشار نامناسب یا وجود ذرات ناخالص در هوا می‌توانند عملکرد اکچویتور را تحت تأثیر قرار دهند و کارایی آن را کاهش دهند.
