جک کامپکت CUJ

توضیحات

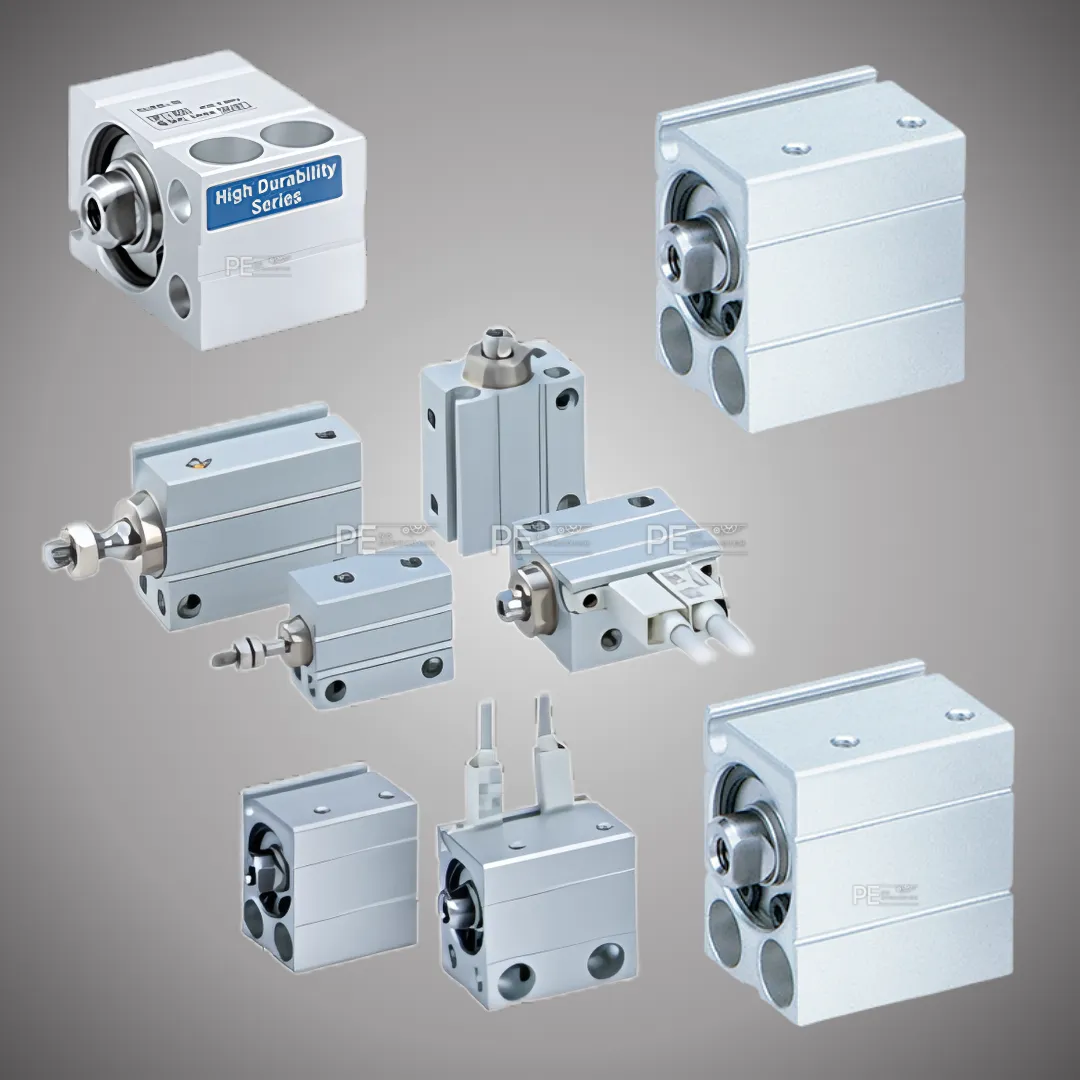

جک کامپکت CUJ از برند SMC یک سیلندر پنوماتیک کوچک با طراحی خاص است که برای استفاده در فضاهای محدود و کاربردهای صنعتی که نیاز به دقت و کارایی بالا دارند، تولید شده است. این جک SMC با ویژگی‌های منحصر به فرد خود مانند ابعاد کوچک، امکان نصب در جهات مختلف، و قابلیت استفاده از سوئیچ خودکار، یکی از بهترین گزینه‌ها برای کاربردهای پنوماتیک مدرن است.

• ویژگی برجسته: این جک با طراحی کوچک و طول کم، امکان نصب در هر فضایی را فراهم می‌کند.
• کاربردها: مناسب برای اتوماسیون صنعتی، خطوط تولید با فضای محدود، و ابزارهای دقیق.
• قابلیت‌ها: امکان نصب و سیم‌کشی ساده، کاهش نیاز به فضای اضافی، و کارکرد قابل اطمینان.

با ویژگی‌های منحصربه‌فرد خود، جک کامپکت CUJ یک گزینه‌ ایده‌آل برای سیستم‌های پنوماتیک مدرن و کاربردهایی است که نیاز به دقت، عملکرد سریع و انعطاف‌پذیری دارند.

خرید جک کامپکت CUJ

برای خرید جک پنوماتیک می توانید از طریق فروشگاه ما اقدام فرمایید.فروشگاه پنوماتیک پنواتحادیه با توجه به اینکه بیش از یک دهه در این صنعت فعالیت برجسته ای داشته و همچنین بدلیل اینکه خود فروشگاه ،واردکننده مستقیم محصولات پنوماتیک از برترین برندهای دنیا مانند SMC, FESTO , AIRFORCE , LMC و … میباشد که می تواند با قیمت های دسته اول و کف بازار به شما این اطمینان را دهد که خریدی بدون دغدغه را داشته باشید تا اتوماسیون خود را با بالاترین کیفیت تجهیز نمایید.

عملکرد دوطرفه جک کامپکت CUJ از برند SMC

در عملکرد دوطرفه (Double Acting)، جک کامپکت CUJ از انرژی هوای فشرده برای حرکت دادن پیستون به هر دو جهت (خروج و بازگشت) استفاده می‌کند. این ویژگی به کاربر اجازه می‌دهد تا حرکت‌های دقیقی را در دو جهت متقابل کنترل کند.

حرکت به سمت جلو (خروج پیستون):

هوای فشرده وارد یک سمت سیلندر می‌شود.

فشار هوا پیستون را به سمت جلو حرکت می‌دهد و نیروی مکانیکی لازم برای کاربرد مورد نظر (مانند جابجایی یا نگه‌داری قطعه) را تأمین می‌کند.

حرکت به سمت عقب (بازگشت پیستون):

هوای فشرده از سمت دیگر وارد سیلندر می‌شود.

این فشار، پیستون را به موقعیت اولیه خود بازمی‌گرداند.

مزایای عملکرد دوطرفه جک کامپکت CUJ:

کنترل دقیق: امکان تنظیم دقیق موقعیت پیستون در هر دو جهت.

قدرت بیشتر: قابلیت جابجایی بارهای سنگین‌تر نسبت به جک‌های یک‌طرفه.

انعطاف‌پذیری در کاربردها: مناسب برای عملیات‌های مداوم و سریع.

سرعت تنظیم‌شونده: امکان تنظیم سرعت حرکت پیستون با تغییر فشار هوا.

این ویژگی، جک کامپکت CUJ را به انتخابی عالی برای سیستم‌های پیچیده و خطوط تولیدی که نیاز به حرکات دقیق و مکرر دارند، تبدیل می‌کند.

عملکرد یک‌طرفه با بازگشت فنری جک کامپکت CUJ از برند SMC

در عملکرد یک‌طرفه با بازگشت فنری (Single Acting, Spring Return)، جک کامپکت CUJ از هوای فشرده برای حرکت پیستون به یک جهت (معمولاً جلو) استفاده می‌کند و بازگشت آن به موقعیت اولیه توسط یک فنر داخلی انجام می‌شود.

حرکت به سمت جلو (خروج پیستون):

هوای فشرده وارد سیلندر می‌شود.

فشار هوا، پیستون را به سمت جلو حرکت داده و نیروی مورد نیاز را ایجاد می‌کند.

بازگشت به موقعیت اولیه (برگشت پیستون):

با قطع شدن جریان هوای فشرده، فنر داخلی به‌طور خودکار پیستون را به موقعیت اولیه بازمی‌گرداند.

مزایای عملکرد یک‌طرفه با بازگشت فنری جک کامپکت CUJ:

صرفه‌جویی در مصرف هوا: چون هوا فقط در یک جهت استفاده می‌شود.

نصب و راه‌اندازی ساده‌تر: به دلیل عدم نیاز به لوله‌کشی دوطرفه.

مناسب برای کاربردهای خاص: مانند تثبیت موقعیت یا اعمال نیرو به صورت متناوب در یک جهت.

کارایی بالا در فضاهای محدود: به دلیل طراحی کوچک و عدم نیاز به سیستم کنترلی پیچیده.

این عملکرد جک کامپکت CUJ را برای کاربردهایی مانند نگهداری قطعات، موقعیت‌دهی دقیق، و دستگاه‌هایی با فضای محدود مناسب می‌سازد.

جدول سایزهای جک کامپکت CUJ

قطر داخلی (mm): اندازه‌های مختلف جک (۴، ۶، ۸، ۱۰، ۱۲، ۱۶، ۲۰ میلی‌متر).
طول جک (A): طول کلی جک برای هر قطر داخلی.
عرض جک (B): عرض جک برای هر قطر داخلی.
ارتفاع جک (C): ارتفاع جک برای هر قطر داخلی.
طول کورس (mm): حداکثر طول کورس قابل تنظیم (در این مثال ۵۰ میلی‌متر برای همه سایزها).
سایر ویژگی‌ها: اطلاعات اضافی مانند قابلیت نصب سوئیچ خودکار و نصب محوری و جانبی.

نصب محوری و جانبی جک کامپکت CUJ

جک کامپکت CUJ از برند SMC دارای انعطاف بالایی در نصب بوده و به دو روش محوری (Axial) و جانبی (Lateral) قابل نصب است. این قابلیت امکان استفاده در فضاها و شرایط مختلف کاری را فراهم می‌کند.

در نصب محوری، جک به صورت مستقیم از طریق سوراخ‌های عبوری (Through-Hole) که در امتداد بدنه سیلندر تعبیه شده‌اند، نصب می‌شود.

ویژگی‌ها:

مناسب برای نصب در خط مستقیم یا روی سطح‌هایی که نیاز به استقرار طولی دارند.

نصب از طریق پیچ‌های مخصوص محوری که از سیلندر عبور می‌کنند.

برای کاربردهایی که نیاز به یک نصب قوی و پایدار در راستای محور حرکت دارند.

کاربردها:

خطوط تولید که حرکت پیستون در یک راستا مهم است.

دستگاه‌های دقیق و فیکسچرها.

در نصب جانبی، سیلندر از طریق سوراخ‌های جانبی روی بدنه نصب می‌شود که به صورت عمود بر محور حرکت قرار دارند.

ویژگی‌ها:

مناسب برای فضاهایی که نصب محوری ممکن نیست.

نصب با استفاده از پیچ‌های جانبی و بدون نیاز به سوراخ‌کاری مستقیم در امتداد بدنه.

قابلیت کاهش مرکز ثقل سیستم و پایداری بیشتر در برخی کاربردها.

کاربردها:

ابزارهایی که نیاز به حرکت‌های دقیق و کنترل‌شده دارند.

کاربردهایی با فضای نصب محدود.

مزایای کلی نصب:

امکان انتخاب روش نصب بر اساس نیازهای محیط کاری.

بدون برآمدگی: طراحی شده برای کاهش موانع ناشی از پیچ‌های نصب.

مناسب برای کاربردهایی که نیاز به انعطاف در موقعیت‌دهی دارند.

این دو مدل نصب، سیلندر CUJ را برای انواع کاربردهای صنعتی، خطوط تولید، و تجهیزات خودکار ایده‌آل می‌کند.

نصب بدون برآمدگی برای پیچ‌های مونتاژ در جک کامپکت CUJ

یکی از ویژگی‌های برجسته جک کامپکت CUJ از برند SMC، مدل نصب بدون برآمدگی است که برای پیچ‌های مونتاژ طراحی شده است. این ویژگی به گونه‌ای طراحی شده تا تمام پیچ‌های مورد استفاده برای نصب، به صورت هم‌سطح با بدنه یا داخل محفظه‌های تعبیه‌شده قرار گیرند، و هیچ بخش برآمده‌ای روی سطح سیلندر باقی نماند.

طراحی هم‌سطح پیچ‌ها:

محل‌های مخصوص نصب پیچ‌ها به گونه‌ای طراحی شده که پیچ‌ها درون بدنه سیلندر قرار می‌گیرند.

این طراحی ظاهر یکدست و حرفه‌ای به سیستم می‌دهد و از بروز مشکلاتی مانند گیر کردن پیچ‌ها در تجهیزات مجاور جلوگیری می‌کند.

نصب آسان:

پیچ‌ها به راحتی از طریق سوراخ‌های تعبیه‌شده وارد شده و نصب می‌شوند.

نیازی به ابزار یا تجهیزات خاص برای جاگذاری پیچ‌ها نیست.

افزایش ایمنی:

نبود برآمدگی پیچ‌ها خطر آسیب دیدن تجهیزات یا افراد در تماس با سیلندر را کاهش می‌دهد.

احتمال گیر کردن یا جابجایی تجهیزات جانبی به حداقل می‌رسد.

این ویژگی، نصب جک کامپکت CUJ را به گزینه‌ای ایده‌آل برای کاربردهای حساس و فضاهای پرچالش تبدیل کرده است.

منظور از سوئیچ در جک کامپکت CUJ چیست؟

در جک کامپکت CUJ از برند SMC، منظور از سوئیچ یا سوئیچ خودکار (Auto Switch) سنسوری است که بر روی بدنه جک نصب می‌شود و وظیفه تشخیص موقعیت پیستون را بر عهده دارد. این سوئیچ‌ها اطلاعاتی در مورد وضعیت حرکت و موقعیت انتهایی پیستون (باز یا بسته بودن جک) ارائه می‌دهند و به سیستم کنترلی یا PLC ارسال می‌کنند. عملکرد این سوئیچ ها به این صورت میباشد:

تشخیص انتهای کورس:سوئیچ‌ها به گونه‌ای طراحی شده‌اند که موقعیت انتهایی پیستون (در حالت باز یا بسته) را تشخیص دهند.

ارسال سیگنال:هنگامی که پیستون به موقعیت مشخصی می‌رسد، سوئیچ یک سیگنال الکتریکی به سیستم کنترلی ارسال می‌کند.

کنترل خودکار:این سیگنال می‌تواند برای کنترل خودکار سایر تجهیزات در سیستم پنوماتیک استفاده شود، مانند متوقف کردن حرکت، تغییر جهت، یا شروع فرآیند بعدی.

سوئیچ حالت جامد (Solid State Switch):

بدون قطعات متحرک، عمر طولانی‌تر.

حساس به میدان مغناطیسی ایجادشده توسط مگنت داخلی پیستون.

ویژگی‌های کلیدی:

تشخیص غیرتماسی: از میدان مغناطیسی برای تشخیص استفاده می‌کنند.

LED نمایش وضعیت: نشان‌دهنده وضعیت سوئیچ (فعال یا غیرفعال).

خروجی NPN یا PNP: برای هماهنگی با سیستم‌های مختلف کنترل.

دو حالته (Normally Open/Normally Closed): برای کاربردهای مختلف.

سوئیچ‌ها در جک CUJ نقش مهمی در ارتقای کارایی و قابلیت اطمینان سیستم‌های پنوماتیک ایفا می‌کنند.

نتیجه

جک کامپکت CUJ از برند SMC یک انتخاب عالی برای سیستم‌های پنوماتیک است که نیاز به حرکت دقیق، فضای محدود، و عملکرد سریع دارند. این جک با طراحی کوچک و فشرده (طول حداقل 13 میلی‌متر) به راحتی در فضاهای محدود نصب می‌شود و امکان نصب در چهار جهت مختلف را برای انعطاف‌پذیری بیشتر فراهم می‌کند.

سوالات متداول

آیا جک کامپکت CUJ برای محیط‌های کوچک مناسب است؟

بله، این جک با طراحی کوچک و فشرده (حداقل طول 13 میلی‌متر و ارتفاع 15 میلی‌متر) برای استفاده در فضاهای محدود ایده‌آل است.

آیا این جک قابلیت نصب در جهات مختلف را دارد؟

بله، جک کامپکت CUJ امکان نصب در چهار جهت مختلف را فراهم می‌کند و سیم‌کشی و لوله‌کشی نیز از یک سمت به‌سادگی قابل دسترسی است.

چگونه موقعیت پیستون در جک CUJ تشخیص داده می‌شود؟

این جک از سوئیچ‌های خودکار مغناطیسی استفاده می‌کند که موقعیت انتهایی پیستون را تشخیص داده و سیگنال مربوطه را به سیستم کنترلی ارسال می‌کند.

این جک در چه سایزهایی در دسترس است؟

قطر داخلی این جک‌ها از 4 تا 20 میلی‌متر متغیر است و برای کورس‌های تا 50 میلی‌متر قابل استفاده می‌باشد.
