شیر برقی فستو CPE

توضیحات

شیر برقی فستو CPE یکی از محصولات پیشرفته و پرکاربرد شرکت فستو میباشد که در سیستم‌های پنوماتیک برای کنترل دقیق جریان هوا و فشار در صنایع مختلف طراحی شده است. شیر برقی فستو CPE با ویژگی‌های خاص خود در زمینه عملکرد، نصب و مصرف انرژی، انتخابی عالی برای کاربردهای صنعتی هستند. این مدل شیر برقی فستو یکی از پرطرفدارترین مدل های شیر برقی پنوماتیک میباشد که توسط کشور آلمان تولید میشوند. شیر برقی فستو CPE در سه مدل 5/2 – 5/3 و 3/2 موجود میباشد که در حالت های تک شیر و بلوکی میتوان از آن ها استفاده کرد.

ویژگی‌های کلیدی شیر برقی CPE

عملکرد بهینه‌شده: شیر CPE به دلیل عرض کم، مصرف انرژی پایین و توانایی کنترل جریان بالا در اندازه‌های کوچک، عملکرد بهینه‌ای ارائه می‌دهند. این شیرها برای سیستم‌هایی با جریان‌های بالا و نیاز به دقت در کنترل طراحی شده‌اند.

نصب آسان و انعطاف‌پذیر: شیر فستو CPE به راحتی می‌توانند به طور مستقیم روی اجزای مختلف سیستم نصب شوند، از جمله روی سیلندرها یا اجزای متحرک سیستم. این نصب ساده و انعطاف‌پذیر موجب می‌شود که فرآیند راه‌اندازی و نگهداری به حداقل برسد.

نرخ جریان بالا: این شیرها نسبت به اندازه کوچک خود قادر به انتقال حجم بالای جریان هستند. این ویژگی برای سیستم‌هایی که نیاز به جریان هوا یا گاز در مقادیر زیاد دارند، بسیار مناسب است.

زمان‌های سوئیچینگ و واکنش کوتاه: با طول لوله‌های کوتاه و نیاز به حجم هوای کم، شیر CPE دارای زمان‌های سوئیچینگ و واکنش بسیار کوتاه هستند که منجر به عملکرد سریع و کارآمد سیستم می‌شود.

چرخه کاری 100%: شیر CPE با توانایی کار در چرخه کاری 100% طراحی شده‌اند، که به معنای عملکرد پیوسته و بدون وقفه در شرایط مختلف است. این ویژگی باعث می‌شود که این شیرها برای استفاده در سیستم‌های صنعتی با نیازهای خاص و دائمی مناسب باشند.

مدل‌های مختلف: مدل‌های CPE10، CPE14 و CPE18 در دسترس هستند که بسته به نیاز سیستم و تعداد موقعیت‌های شیر، می‌توانند از 2 تا 10 موقعیت شیر مختلف را پوشش دهند. این مدل‌ها در طراحی منیفولدهای ثابت یا مدولار با بلوک‌های آلومینیومی مقاوم یا پلیمرهای دوام‌پذیر تولید می‌شوند.

کاهش جریان و مصرف انرژی پایین: شیر CPE دارای ویژگی کاهش جریان در مدل‌های CPE10 و CPE14 هستند که به کمک کابل‌های اتصال NEBV به طور یکپارچه انجام می‌شود. این امر منجر به مصرف کم انرژی و بهینه‌سازی عملکرد شیرها در طول زمان می‌شود.

عملکرد دستی: شیر CPE به یک سیستم تغییر وضعیت دستی مجهز هستند که در مواقع اضطراری یا در صورت نیاز به انجام تنظیمات دستی، می‌توان از آن استفاده کرد.

خرید شیر برقی فستو CPE

برای خرید شیر برقی پنوماتیک می توانید از طریق فروشگاه ما اقدام فرمایید. فروشگاه پنوماتیک پنواتحادیه با توجه به اینکه بیش از یک دهه در این صنعت فعالیت برجسته ای داشته و همچنین بدلیل اینکه خود فروشگاه ،واردکننده مستقیم محصولات پنوماتیک از برترین برندهای دنیا مانند SMC, FESTO , AIRFORCE , LMC و … میباشد که می تواند با قیمت های دسته اول و کف بازار به شما این اطمینان را دهد که خریدی بدون دغدغه را داشته باشید تا اتوماسیون خود را با بالاترین کیفیت تجهیز نمایید.

با 3 متخصص آنلاین

نیاز به اطلاعات بیشتر درباره شیر برقی فستو CPV داری؟

برای استعلام قیمت و مشاوره تخصصی همین حالا اقدام کنید

پلتفرمهای ما

تلفن ما
واتساپ
اینستاگرام
تلگرام

شیر CPE

شیر CPE از محصولات پیشرفته و متنوع برند فستو هستند که به دلیل طراحی فشرده، مصرف انرژی بهینه، و انعطاف‌پذیری در نصب و عملکرد، جایگاه ویژه‌ای در سیستم‌های پنوماتیک صنعتی دارند. این شیرها در سایزهای مختلف و برای کاربردهای متنوعی طراحی شده‌اند تا نیازهای صنایع کوچک و بزرگ را به بهترین شکل ممکن برآورده کنند. در ادامه، اطلاعات کامل این سری را با توضیحات مقدماتی برای هر بخش ارائه می‌کنیم.

شیر CPE با ترکیبی از طراحی هوشمندانه و عملکرد بهینه، گزینه‌ای ایده‌آل برای سیستم‌های پنوماتیک محسوب می‌شوند. این ویژگی‌ها به این محصولات کمک کرده تا در طیف گسترده‌ای از صنایع مورد استفاده قرار گیرند. برخی از ویژگی‌های برجسته این سری عبارت‌اند از:

• طراحی فشرده، جریان بالا، و مصرف انرژی کم.
• قابلیت استفاده در شرایط محیطی مختلف و سازگاری با ولتاژهای گوناگون.
• عملکرد مطمئن و نصب آسان.

مدل های شیر برقی CPE

شیر برقی CPE در سایزهای مختلف تولید شده‌اند تا به بهترین نحو نیازهای صنایع با ابعاد و مقیاس‌های متفاوت را برطرف کنند. هر سایز برای کاربردهای خاصی بهینه شده است و ویژگی‌های متفاوتی از جمله دبی جریان و نوع اتصال را ارائه می‌دهد. سایزهای مختلف این سری شامل موارد زیر هستند:

• CPE10: مناسب برای فضاهای کوچک.
• CPE14: گزینه‌ای برای جریان‌های متوسط.
• CPE18 و CPE24: طراحی‌شده برای کاربردهای سنگین و جریان بالا.

شیر برقی CPE به گونه‌ای طراحی شده‌اند که در طیف گسترده‌ای از شرایط کاری، از فشار و دمای مختلف گرفته تا محیط‌های سخت صنعتی، به خوبی عمل کنند. این ویژگی باعث می‌شود که سری CPE در بسیاری از صنایع قابل اعتماد باشد. مشخصات عملکرد این شیرها شامل فشار، دما و نوع هوای موردنیاز است.

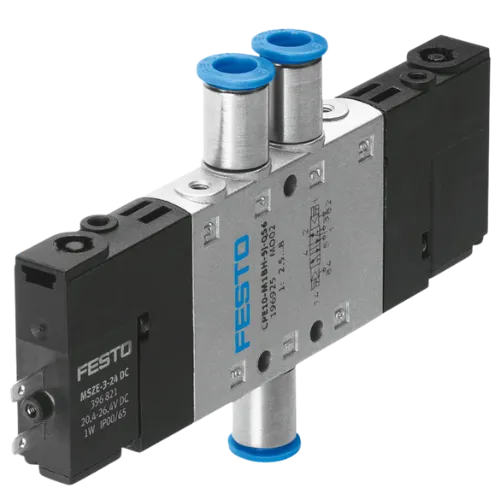

سری CPE10 (عرض 10 میلی‌متر)

دبی جریان:

M5: حدود 190 لیتر بر دقیقه.

QS-4: تا 180 لیتر بر دقیقه.

QS-6: تا 300 لیتر بر دقیقه.

کاربردها: سیستم‌های کوچک و کم‌حجم با فضای محدود.

مزایا: نصب سریع، وزن کم، و زمان سوئیچینگ کوتاه.

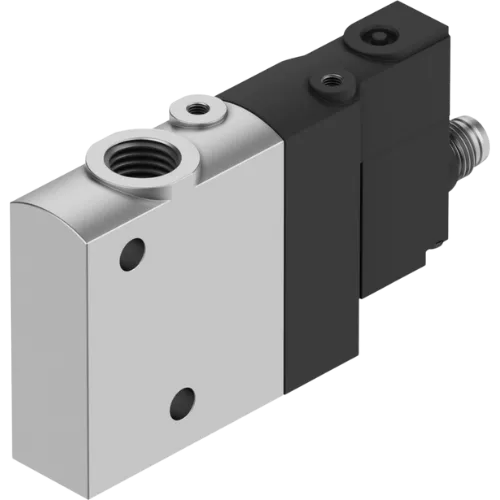

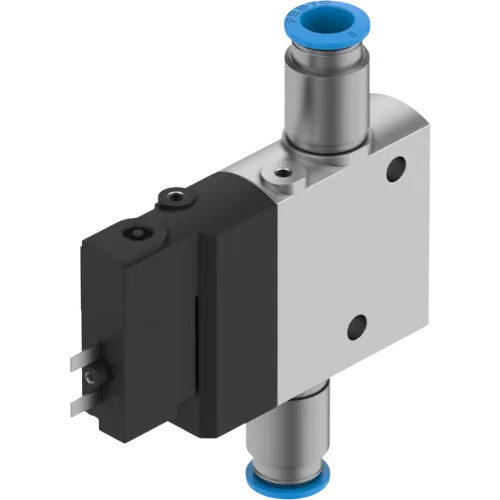

سری CPE14 (عرض 14 میلی‌متر)

دبی جریان:

G1/8: حدود 900 لیتر بر دقیقه.

QS-6: 510 لیتر بر دقیقه.

QS-8: 810 لیتر بر دقیقه.

کاربردها: خطوط تولید متوسط با نیاز به دبی بیشتر.

مزایا: سازگاری با سیلندرهای متوسط و افزایش سرعت خط تولید.

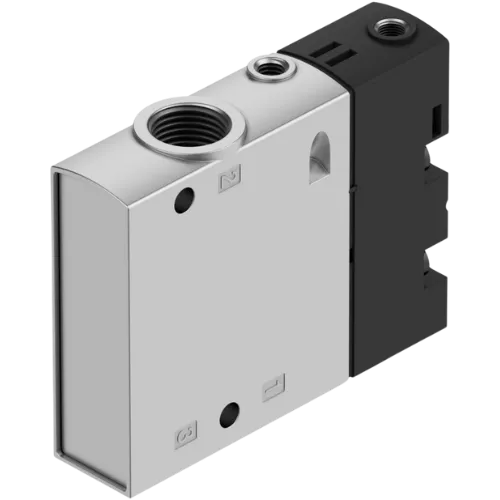

سری CPE18 (عرض 18 میلی‌متر)

دبی جریان:

G1/4: حدود 1300 لیتر بر دقیقه.

QS-8: 850 لیتر بر دقیقه.

QS-10: 1000 لیتر بر دقیقه.

کاربردها: صنایع سنگین مانند خودروسازی و ماشین‌آلات صنعتی.

مزایا: استحکام بالا، قابلیت تغذیه خارجی، و جریان زیاد.

سری CPE24 (عرض 24 میلی‌متر)

دبی جریان:

G3/8: حدود 2500 لیتر بر دقیقه.

QS-10: 1250 لیتر بر دقیقه.

QS-12: 1650 لیتر بر دقیقه.

کاربردها: صنایع سنگین و کاربردهای با دبی بسیار بالا مانند پتروشیمی.

مزایا: ظرفیت بالا، دوام عالی، و سازگاری با سیستم‌های پیشرفته.

شیر برقی بلوکی CPE

منیفولدها یکی از ویژگی‌های قابل‌توجه شیر برقی فستو CPE هستند که انعطاف‌پذیری در طراحی سیستم‌های پنوماتیک را بهبود می‌بخشند. منیفولدهای این سری به دو نوع ثابت و مدولار تقسیم می‌شوند که هر کدام مزایای خاص خود را دارند. این ویژگی‌ها امکان نصب چندین شیر بر روی یک منیفولد را فراهم می‌کنند.

منیفولدهای ثابت

• مناسب برای 2 تا 10 شیر.
• ساخته شده از آلیاژ آلومینیوم.
• سازگار با شیرهای 3/2، 5/2، و 5/3 راهه.

منیفولدهای مدولار

• مواد: پلیمر تقویت‌شده.
• قابلیت جداسازی مناطق فشار مختلف.
• مناسب برای طراحی خطوط تولید انعطاف‌پذیر.

با توجه به تنوع مدل‌ها و سایزها، شیر CPE در بسیاری از صنایع از جمله خودروسازی، خطوط تولید، صنایع پتروشیمی و ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد. این کاربردها نشان‌دهنده توانایی این شیرها در پاسخ‌گویی به نیازهای متنوع صنعتی است.

اتصالات مورد نیاز شیر برقی فستو CPE

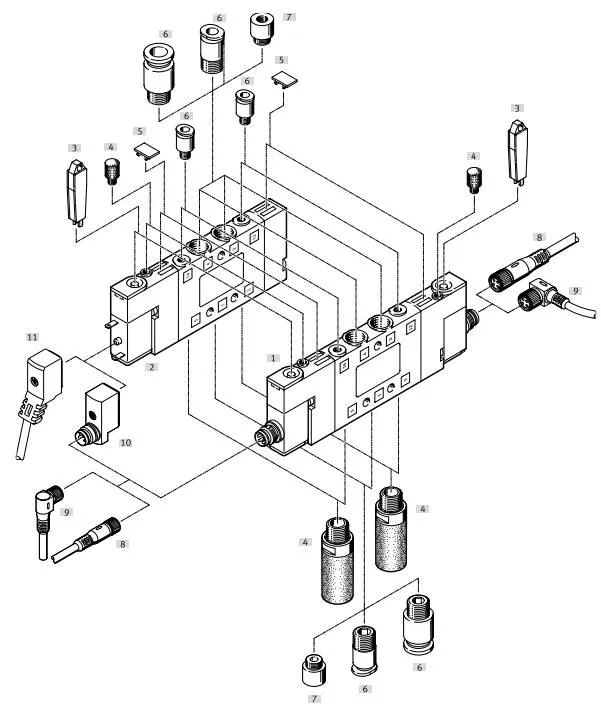

این تصویر یک شماتیک کامل از یک شیر برقی فستو CPE به همراه قطعات و اتصالات جانبی آن است. تصویر نشان‌دهنده جایگاه دقیق اجزا و نحوه مونتاژ آن‌هاست. در ادامه، بخش‌های مهم این تصویر شرح داده می‌شود:

1. بدنه اصلی شیر برقی (قطعه مرکزی)

• قسمت مستطیلی وسط تصویر بدنه اصلی شیر برقی است که شامل مسیرهای هوای ورودی، خروجی و اگزوز می‌باشد.
• این قسمت برای نصب بوبین‌ها (سلونوئیدها) و اتصالات هوا طراحی شده است.
• امکان نصب منیفولد نیز برای استفاده چندگانه وجود دارد.

2. بوبین‌ها (شماره 10 و 11)

• این بخش‌ها در دو طرف شیر قرار می‌گیرند و وظیفه تحریک و باز و بسته کردن مسیرها را بر عهده دارند.
• بوبین تک‌سیم پیچ: برای حالت‌های تک‌پایداره استفاده می‌شود.
• بوبین دو‌سیم پیچ: برای کنترل‌های دوپایداره استفاده می‌شود.

3. اتصالات هوا

• اتصال‌های شماره 6: نقاط ورودی و خروجی هوا هستند.
  • می‌توانند شامل سایزهای مختلف (مانند M5، G1/8، یا G1/4) باشند.
  • اتصال‌دهنده‌هایی مثل کوپلینگ یا فیتینگ برای اتصال شیلنگ به آن‌ها استفاده می‌شوند.
• شماره 7: محل نصب سایلنسر یا فیلتر صدا برای کاهش صدای هوای خروجی از پورت اگزوز.

4. اگزوزها (شماره 4 و 5)

• این قطعات به پورت اگزوز متصل می‌شوند تا صدای تخلیه هوا را کاهش دهند.
• معمولاً از جنس فلزی یا پلاستیکی ساخته می‌شوند.

5. کابل‌های اتصال و سوکت‌ها (شماره 8 و 9)

• این کابل‌ها به بوبین متصل می‌شوند و وظیفه تأمین جریان برق را دارند.
• انواع مستقیم و زاویه‌دار برای نصب در فضاهای مختلف در دسترس هستند.

6. بلوک منیفولد

• در تصویر، چند شیر برقی به صورت سری روی یک بلوک منیفولد نصب شده‌اند.
• این طراحی اجازه می‌دهد چندین مسیر هوای مجزا در یک سیستم کنترل شوند.

7. درپوش‌ها و پلاگ‌ها

• درپوش‌ها برای بستن پورت‌های غیرقابل استفاده به کار می‌روند.
• پلاگ‌ها (Plug) نیز برای جلوگیری از ورود گرد و غبار و آلودگی به داخل سیستم استفاده می‌شوند.

8. ابزارهای جانبی و نصب

• براکت‌های نصب (قابل مشاهده در پایین تصویر): برای اتصال شیر به سطح یا تجهیزات دیگر.
• برچسب‌های شناسایی: برای تفکیک مسیرهای هوای هر شیر.

نصب شیر برقی فستو CPE روی بلوک

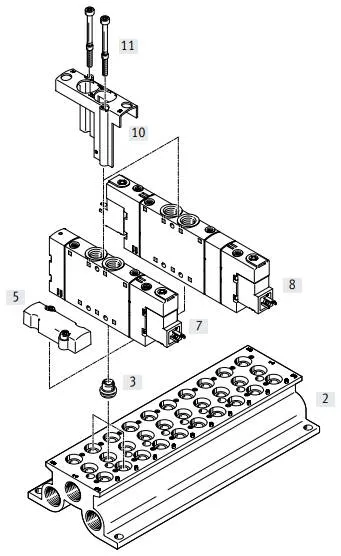

این تصویر شماتیک نصب شیر برقی سری CPE روی بلوک منیفولد را نشان می‌دهد. در ادامه، هر بخش به‌طور دقیق شرح داده شده است:

1. بلوک منیفولد (شماره 2)

• عملکرد: این بلوک برای نگهداری چندین شیر برقی و ایجاد یک سیستم مرکزی جهت مدیریت جریان هوا استفاده می‌شود.
• طراحی: دارای چندین پورت برای ورودی و خروجی هوا، همچنین محل نصب شیرها.
• ساختار: از جنس آلومینیوم یا مواد مقاوم دیگر طراحی شده تا تحمل فشار بالا را داشته باشد.

2. واشرها و درپوش‌های اتصال (شماره 3)

• عملکرد: این واشرها برای آب‌بندی و جلوگیری از نشتی هوای فشرده بین بلوک و شیرها استفاده می‌شوند.
• جنس: معمولاً از مواد مقاوم به سایش و فشار (مانند لاستیک یا سیلیکون) ساخته شده‌اند.

3. شیرهای برقی (شماره 5 و 7)

• عملکرد: شیرهای برقی روی بلوک نصب می‌شوند تا مسیرهای هوا را کنترل کنند.
• نصب: هر شیر در جایگاه مشخص روی بلوک قرار گرفته و به وسیله پیچ یا براکت‌ها محکم می‌شود.
• تنوع: امکان نصب مدل‌های مختلف شیر (مانند 3/2، 5/2 یا 5/3 راهه) وجود دارد.

4. براکت‌ها یا اتصال‌دهنده‌ها (شماره 10 و 11)

• عملکرد: این قطعات برای محکم کردن شیرها و نگهداری آن‌ها روی بلوک استفاده می‌شوند.
• جزئیات:
  • براکت‌های فلزی معمولاً با پیچ‌های استاندارد (شماره 11) بسته می‌شوند.
  • این براکت‌ها باید به‌طور صحیح و محکم بسته شوند تا جلوی جابجایی شیرها گرفته شود.

5. اتصالات جانبی (شماره 8)

• عملکرد: این بخش‌ها محل اتصال بوبین‌ها (سلونوئیدها) و کابل‌های برق هستند.
• ویژگی‌ها:
  • این قسمت‌ها برای تحریک الکترومکانیکی شیرها و کنترل مسیرهای هوا کاربرد دارند.
  • بوبین‌ها می‌توانند به صورت تک یا دوتایی بسته به نوع شیر نصب شوند.

6. مراحل نصب روی بلوک منیفولد

1. آماده‌سازی بلوک:
   • واشرها (شماره 3) در جایگاه مناسب روی بلوک نصب می‌شوند.
   • در صورت نیاز، سطوح بلوک را از آلودگی و گردوغبار تمیز کنید.
2. قرار دادن شیرها:
   • شیرهای برقی به ترتیب روی بلوک قرار داده می‌شوند.
   • محل نصب شیرها باید دقیقاً مطابق با پورت‌های هوای بلوک باشد.
3. بستن پیچ‌ها و براکت‌ها:
   • براکت‌ها (شماره 10) در جایگاه‌های مشخص نصب شده و با پیچ‌ها (شماره 11) محکم می‌شوند.
4. اتصال بوبین‌ها و کابل‌های برق:
   • بوبین‌ها (شماره 8) به هر شیر نصب شده و کابل‌ها به آن‌ها متصل می‌شوند.

7. مزایای این طراحی

• انعطاف‌پذیری بالا: امکان افزودن یا تعویض شیرها بدون جداسازی کامل سیستم.
• کاهش فضای نصب: نصب چندین شیر بر روی یک بلوک به صرفه‌جویی در فضا کمک می‌کند.
• سرویس آسان: به دلیل ساختار مدولار، تعمیر و نگهداری آسان‌تر انجام می‌شود.

کاتالوگ شیر برقی CPE

برای دریافت کاتالوگ شیر برقی CPE از جدول زیر کد مورد نظر را پیدا کرده و دانلود کنید، در صورت عدم وجود کاتالوگ مورد نظر برای ما نظر ثبت کرده و کد مورد نظر خود را به ما اعلام کرده تا برای شما کاتالوگ شیر برقی CPE مورد نظرتان ارسال شود.

شیر برقی CPE فستو، محصولات قابل اعتماد و پرکاربردی در سیستم‌های پنوماتیکی صنعتی هستند که با طراحی فشرده و عملکرد بهینه، برای کنترل جریان هوا و مدیریت فشار در محیط‌های مختلف مناسب هستند. این شیرها در انواع مختلف 3/2، 5/2 و 5/3 راهه عرضه می‌شوند و با پورت‌های مختلف (مانند 1/4، 3/8 و 1/8 اینچ) و قابلیت‌های متنوعی همچون دو بوبین الکتریکی و فنر برگشتی، پاسخگوی نیازهای مختلف صنایع از جمله خودروسازی، ماشین‌آلات صنعتی و سیستم‌های تولیدی هستند. طراحی مقاوم، سهولت نصب و نگهداری، و قابلیت‌های متنوع شیر CPE را به گزینه‌ای مناسب برای استفاده در شرایط کاری سخت تبدیل کرده است.
