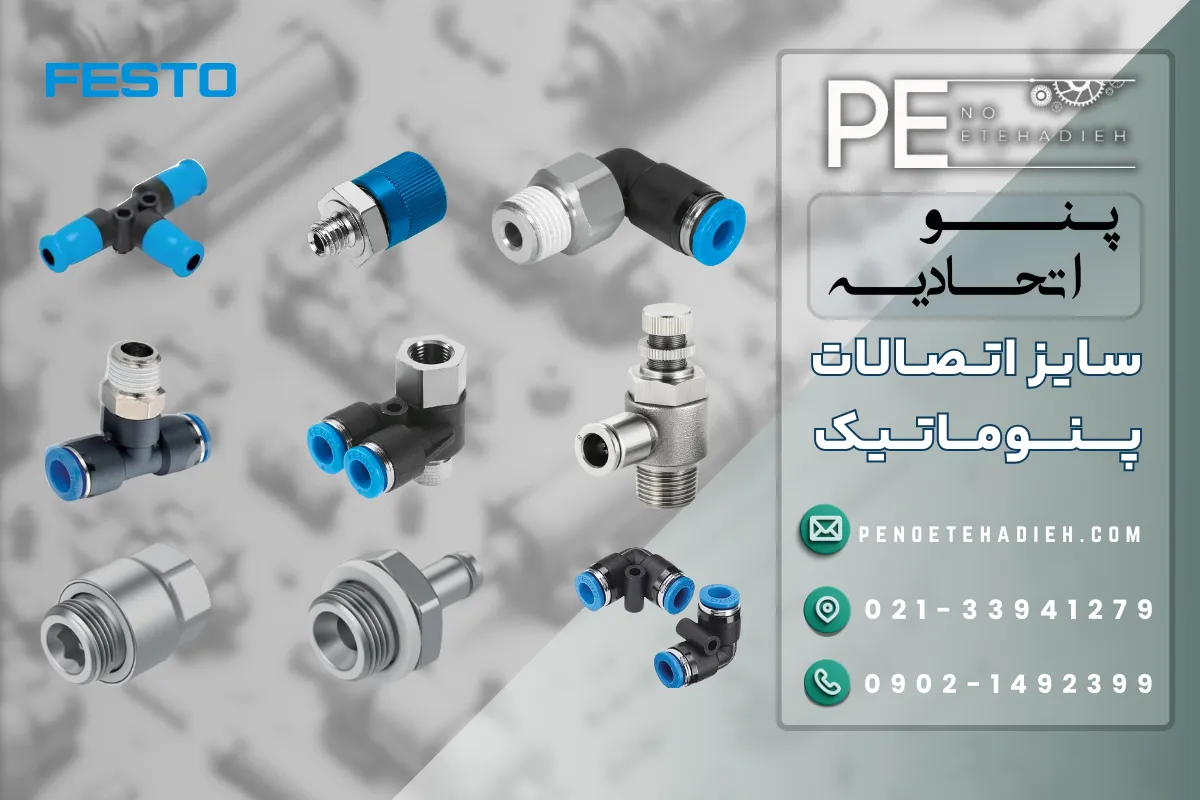

سایز اتصالات پنوماتیک

سایز اتصالات پنوماتیک استاندارد بر اساس قطر داخلی و خارجی لوله‌ها و اتصالات پنوماتیک مشخص می‌شوند. اتصالات پنوماتیک در سایزهای مختلفی تولید می‌شوند که بسته به نوع کاربرد و سیستم پنوماتیک می‌تواند متفاوت باشد. اتصالات پنوماتیک در سیستم نقش حیاتی دارند. آن‌ها نه تنها مسیری ایمن و کارآمد برای جریان هوا فراهم می‌کنند، بلکه از نشت و کاهش کارایی جلوگیری می‌کنند و انعطاف‌پذیری در طراحی و نصب سیستم را افزایش می‌دهند. به طور کلی، بدون اتصالات پنوماتیک مناسب، عملکرد صحیح و کارآمد سیستم‌های پنوماتیک ممکن نخواهد بود.

برخی از سایز اتصالات پنوماتیک شامل موارد زیر است:

• 1/8 اینچ
• 1/4 اینچ
• 3/8 اینچ
• 1/2 اینچ
• 3/4 اینچ
• 1 اینچ

همچنین، سایز اتصالات پنوماتیک متریک مانند 4 میلی‌متر، 6 میلی‌متر، 8 میلی‌متر، 10 میلی‌متر، و 12 میلی‌متر نیز در برخی سیستم‌های پنوماتیک استفاده می‌شوند. انتخاب سایز اتصالات پنوماتیک مناسب بستگی به نوع جریان هوای مورد نیاز و فشار سیستم دارد.

خرید اتصالات پنوماتیک

برای خرید اتصالات پنوماتیک می توانید از طریق فروشگاه ما اقدام فرمایید.فروشگاه پنوماتیک پنواتحادیه با توجه به اینکه بیش از یک دهه در این صنعت فعالیت برجسته ای داشته و همچنین بدلیل اینکه خود فروشگاه ،واردکننده مستقیم محصولات پنوماتیک از برترین برندهای دنیا مانند SMC, FESTO , AIRFORCE , LMC و … میباشد که می تواند با قیمت های دسته اول و کف بازار به شما این اطمینان را دهد که خریدی بدون دغدغه را داشته باشید تا اتوماسیون خود را با بالاترین کیفیت تجهیز نمایید.

نقش اتصالات پنوماتیک در سیستم

اتصالات پنوماتیک نقش بسیار مهمی در عملکرد سیستم‌های پنوماتیک ایفا می‌کنند. این اتصالات به‌طور خلاصه وظایف زیر را در سیستم دارند:

1. ایجاد مسیر برای جریان هوا:اتصالات پنوماتیک به عنوان واسطه‌ای برای اتصال لوله‌ها و تجهیزات مختلف سیستم پنوماتیک عمل می‌کنند و مسیر عبور هوای فشرده را بین بخش‌های مختلف سیستم فراهم می‌سازند. این اتصالات تضمین می‌کنند که جریان هوای فشرده بدون نشت یا وقفه از کمپرسور به محرک‌ها (مانند سیلندرها) منتقل شود.

2. افزایش کارایی و انعطاف‌پذیری سیستم:با استفاده از انواع مختلف اتصالات (مانند اتصالات سریع، زانویی، سه‌راهی، و …)، امکان تغییر و سفارشی‌سازی طراحی سیستم پنوماتیک وجود دارد. این اتصالات باعث افزایش انعطاف‌پذیری در طراحی و نصب سیستم‌ها می‌شوند و نیاز به تغییرات بزرگ در لوله‌کشی را کاهش می‌دهند.

3. آب‌بندی و جلوگیری از نشت:اتصالات پنوماتیک برای ایجاد یک اتصال محکم و مطمئن بین قطعات سیستم طراحی شده‌اند. این اتصالات نقش کلیدی در جلوگیری از نشت هوای فشرده دارند که می‌تواند به کاهش کارایی سیستم و افزایش هزینه‌های انرژی منجر شود.

4. کنترل و مدیریت فشار و جریان:از طریق انتخاب صحیح سایز و نوع اتصال، سیستم پنوماتیک می‌تواند جریان و فشار هوا را به‌طور مناسب کنترل و توزیع کند. اتصالات مناسب باعث می‌شوند تا فشار هوای فشرده در طول سیستم یکنواخت و پایدار باقی بماند.

5. ایمنی و طول عمر سیستم:استفاده از اتصالات با کیفیت و متناسب با سیستم باعث افزایش ایمنی در سیستم پنوماتیک می‌شود. اتصالات با طراحی مناسب می‌توانند از نشتی‌ها و شکست‌های مکانیکی جلوگیری کرده و طول عمر کلی سیستم را افزایش دهند.

برای اینکه بیشتر با اتصالات پنوماتیک آشنا شوید که صفحه کاتالوگ اتصالات پنوماتیک مراجعه نمایید.

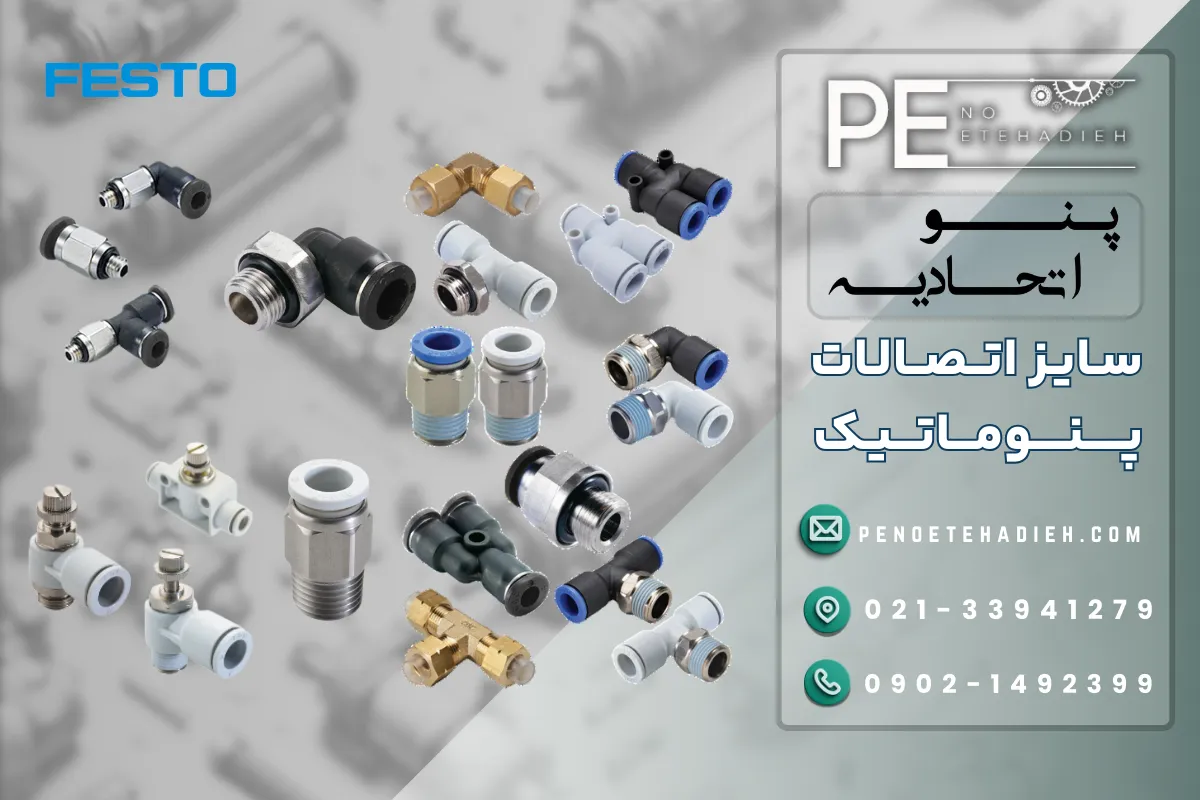

سایز اتصالات پنوماتیک

در ادامه به مشخصات فنی تمامی سایز اتصالات پنوماتیک میپردازیم:

• اندازه اسمی دنده: 1/16 اینچ
  • نوع طراحی: ISO 7/1
  • قطر نامی دنده: 7.72 میلی‌متر (0.304 اینچ)
  • پیچ دنده: 28W
• اندازه اسمی دنده: 1/8 اینچ
  • نوع طراحی: NPT
  • قطر نامی دنده: 7.84 میلی‌متر (0.308 اینچ)
  • پیچ دنده: 27U
• اندازه اسمی دنده: 1/8 اینچ
  • نوع طراحی: ISO 7/1
  • قطر نامی دنده: 10.18 میلی‌متر (0.401 اینچ)
  • پیچ دنده: 28W
• اندازه اسمی دنده: 1/4 اینچ
  • نوع طراحی: NPT
  • قطر نامی دنده: 13.54 میلی‌متر (0.533 اینچ)
  • پیچ دنده: 19U
• اندازه اسمی دنده: 1/4 اینچ
  • نوع طراحی: ISO 7/1
  • قطر نامی دنده: 13.16 میلی‌متر (0.518 اینچ)
  • پیچ دنده: 18W
• اندازه اسمی دنده: 3/8 اینچ
  • نوع طراحی: NPT
  • قطر نامی دنده: 16.86 میلی‌متر (0.664 اینچ)
  • پیچ دنده: 18U
• اندازه اسمی دنده: 3/8 اینچ
  • نوع طراحی: ISO 7/1
  • قطر نامی دنده: 16.26 میلی‌متر (0.640 اینچ)
  • پیچ دنده: 19W
• اندازه اسمی دنده: 1/2 اینچ
  • نوع طراحی: NPT
  • قطر نامی دنده: 20.96 میلی‌متر (0.825 اینچ)
  • پیچ دنده: 14U
• اندازه اسمی دنده: 1/2 اینچ
  • نوع طراحی: ISO 7/1
  • قطر نامی دنده: 20.76 میلی‌متر (0.817 اینچ)
  • پیچ دنده: 14W
• اندازه اسمی دنده: 3/4 اینچ
  • نوع طراحی: NPT
  • قطر نامی دنده: 26.44 میلی‌متر (1.041 اینچ)
  • پیچ دنده: 14U
• اندازه اسمی دنده: 3/4 اینچ
  • نوع طراحی: ISO 7/1
  • قطر نامی دنده: 26.16 میلی‌متر (1.030 اینچ)
  • پیچ دنده: 14W
• اندازه اسمی دنده: 1 اینچ
  • نوع طراحی: NPT
  • قطر نامی دنده: 33.25 میلی‌متر (1.309 اینچ)
  • پیچ دنده: 11.5U
• اندازه اسمی دنده: 1 اینچ
  • نوع طراحی: ISO 7/1
  • قطر نامی دنده: 33.15 میلی‌متر (1.305 اینچ)
  • پیچ دنده: 11W
• اندازه اسمی دنده: 1 1/4 اینچ
  • نوع طراحی: NPT
  • قطر نامی دنده: 41.91 میلی‌متر (1.651 اینچ)
  • پیچ دنده: 11.5U
• اندازه اسمی دنده: 1 1/4 اینچ
  • نوع طراحی: ISO 7/1
  • قطر نامی دنده: 41.91 میلی‌متر (1.651 اینچ)
  • پیچ دنده: 11W
• اندازه اسمی دنده: 1 1/2 اینچ
  • نوع طراحی: NPT
  • قطر نامی دنده: 47.80 میلی‌متر (1.883 اینچ)
  • پیچ دنده: 11.5U
• اندازه اسمی دنده: 1 1/2 اینچ
  • نوع طراحی: ISO 7/1
  • قطر نامی دنده: 47.80 میلی‌متر (1.883 اینچ)
  • پیچ دنده: 11W
• اندازه اسمی دنده: 2 اینچ
  • نوع طراحی: NPT
  • قطر نامی دنده: 59.61 میلی‌متر (2.362 اینچ)
  • پیچ دنده: 11.5U
• اندازه اسمی دنده: 2 اینچ
  • نوع طراحی: ISO 7/1
  • قطر نامی دنده: 59.61 میلی‌متر (2.362 اینچ)
  • پیچ دنده: 11W

حروف U و W در پیچ دنده اتصالات پنوماتیک نشانگر چه میباشند؟

حروف U و W در پیچ دنده‌ها نشانگر نوع استاندارد رزوه (thread) مورد استفاده هستند:

• U: مخفف Unified Thread Standard (UTS) است. این نوع رزوه بیشتر در کشورهای آمریکا و کانادا مورد استفاده قرار می‌گیرد و براساس استاندارد آمریکایی ANSI/ASME طراحی شده است. این استاندارد برای رزوه‌های اینچی و در صنایع مختلف استفاده می‌شود.
• W: مخفف Whitworth Thread است که یک استاندارد بریتانیایی برای رزوه‌های دنده‌ای است. رزوه‌های Whitworth در گذشته در بریتانیا رایج بودند و هنوز هم در برخی از صنایع خاص استفاده می‌شوند. این استاندارد دارای زاویه ۵۵ درجه برای رزوه‌ها است.

به طور کلی، این حروف مشخص می‌کنند که پیچ دنده بر اساس کدام استاندارد رزوه‌زنی طراحی و ساخته شده است.

تفاوت نوع طراحی NPT و ISO 7/1

تفاوت بین NPT و ISO 7/1 در طراحی اتصالات و استانداردهای رزوه (دنده) به شرح زیر است:

1. NPT (National Pipe Tapered)

• استاندارد: NPT یک استاندارد آمریکایی است که توسط انجمن ملی استانداردهای آمریکا (ANSI) و سازمان ASTM مشخص شده است.
• نوع رزوه: رزوه‌های NPT مخروطی (Tapered) هستند، به این معنی که قطر دنده‌ها به‌طور تدریجی از یک سر به سر دیگر کاهش می‌یابد.
• زاویه رزوه: زاویه دنده‌های NPT برابر با 60 درجه است.
• آب‌بندی: به دلیل مخروطی بودن رزوه‌ها، NPT در هنگام سفت شدن، به‌طور مکانیکی مهر و موم می‌شود. در بسیاری از موارد از نوار تفلون یا چسب برای افزایش آب‌بندی استفاده می‌شود.
• کاربرد: معمولاً در سیستم‌های هیدرولیک و پنوماتیک آمریکای شمالی و صنایع نفت و گاز استفاده می‌شود.

2. ISO 7/1 (British Standard Pipe – BSP)

• استاندارد: ISO 7/1 که تحت عنوان BSP (British Standard Pipe) نیز شناخته می‌شود، یک استاندارد بین‌المللی است که بیشتر در اروپا و سایر نقاط جهان مورد استفاده قرار می‌گیرد.
• نوع رزوه: در ISO 7/1 دو نوع رزوه وجود دارد:
  • BSPT: رزوه‌های مخروطی (Tapered) مشابه NPT.
  • BSPP: رزوه‌های موازی (Parallel)، که قطر رزوه در طول دنده ثابت می‌ماند.
• زاویه رزوه: زاویه دنده‌های ISO 7/1 برابر با 55 درجه است.
• آب‌بندی: رزوه‌های ISO 7/1 در مدل مخروطی (BSPT) نیز از آب‌بندی مکانیکی بهره‌مند می‌شوند، اما در مدل موازی (BSPP) معمولاً نیاز به واشر یا حلقه آب‌بندی (O-ring) برای ایجاد مهر و موم وجود دارد.
• کاربرد: این استاندارد بیشتر در سیستم‌های لوله‌کشی و اتصالات پنوماتیک و هیدرولیک در اروپا و آسیا استفاده می‌شود.

تفاوت‌های کلیدی:

1. زاویه رزوه: NPT دارای زاویه 60 درجه است، در حالی که ISO 7/1 (BSP) زاویه 55 درجه دارد.
2. نوع آب‌بندی: NPT از مخروطی بودن برای آب‌بندی مکانیکی استفاده می‌کند، در حالی که ISO 7/1 به آب‌بندی مکانیکی (در BSPT) یا استفاده از واشر (در BSPP) وابسته است.
3. استفاده منطقه‌ای: NPT بیشتر در آمریکای شمالی و ISO 7/1 در اروپا و بسیاری از نقاط دیگر جهان استفاده می‌شود.

به طور خلاصه، تفاوت اصلی در زاویه رزوه، نحوه آب‌بندی، و منطقه کاربرد این دو استاندارد است.

مشخصات سایز متریک اتصالات پنوماتیک

مشخصات سایز اتصالات پنوماتیک M4، M5، M6، M7 و M8 بر اساس استاندارد متریک (ISO) به شرح زیر است. این سایز اتصالات پنوماتیک به طور معمول در پیچ و اتصالات متریک استفاده می‌شوند و مشخصات شامل قطر و گام رزوه است.

1. M4

• قطر نامی: 4 میلی‌متر
• گام رزوه استاندارد (Pitch): 0.7 میلی‌متر
• گام رزوه ریز (Fine Pitch): 0.5 میلی‌متر (در صورت وجود)
• کاربرد: بیشتر برای اتصالات کوچک مانند وسایل الکترونیکی، دستگاه‌های کوچک و قطعات مکانیکی کوچک استفاده می‌شود.

2. M5

• قطر نامی: 5 میلی‌متر
• گام رزوه استاندارد: 0.8 میلی‌متر
• گام رزوه ریز: 0.5 میلی‌متر (در صورت وجود)
• کاربرد: معمولاً در قطعات ماشین‌کاری، دستگاه‌ها، و قطعات صنعتی کوچک مورد استفاده قرار می‌گیرد.

3. M6

• قطر نامی: 6 میلی‌متر
• گام رزوه استاندارد: 1.0 میلی‌متر
• گام رزوه ریز: 0.75 میلی‌متر (در صورت وجود)
• کاربرد: به‌طور گسترده در صنایع خودروسازی، ساخت و ساز و تولید ماشین‌آلات استفاده می‌شود.

4. M7

• قطر نامی: 7 میلی‌متر
• گام رزوه استاندارد: 1.0 میلی‌متر
• گام رزوه ریز: این سایز بیشتر با گام استاندارد استفاده می‌شود.
• کاربرد: کمتر رایج است، اما در برخی کاربردهای خاص مکانیکی و خودروسازی دیده می‌شود.

5. M8

• قطر نامی: 8 میلی‌متر
• گام رزوه استاندارد: 1.25 میلی‌متر
• گام رزوه ریز: 1.0 میلی‌متر
• کاربرد: در ساخت‌وساز، ماشین‌آلات سنگین و قطعات صنعتی با مقاومت بالا استفاده می‌شود.

نکات تکمیلی:

• M نشان‌دهنده این است که سیستم اندازه‌گیری متریک است.
• گام رزوه به فاصله بین دنده‌های پیچ اشاره دارد.
• این سایزها در صنایع مختلفی مانند خودروسازی، ساخت‌وساز، و تولید ماشین‌آلات به‌طور گسترده استفاده می‌شوند و هر کدام کاربردهای خاص خود را دارند.

• سایزهای کوچک (M4 و M5): مناسب برای دستگاه‌های کوچک و الکترونیکی.
• سایزهای متوسط (M6 و M7): کاربرد در خودروها، دستگاه‌های صنعتی متوسط و خانگی.
• سایزهای بزرگ (M8 و بالاتر): مورد استفاده در صنایع سنگین و ماشین‌آلات بزرگ.

با توجه به این الگو، انتخاب سایز اتصالات پنوماتیک مناسب پیچ و مهره‌ها بستگی به نیاز کاربردی و نوع صنعت مورد استفاده دارد، و از سایزهای کوچک برای دقت و حساسیت تا سایزهای بزرگ برای استحکام و مقاومت بیشتر متغیر است.

سوالات متداول

1. چگونه سایز اتصالات پنوماتیک مناسب را انتخاب کنیم؟

انتخاب سایز مناسب اتصال پنوماتیک به عوامل مختلفی مانند قطر لوله، میزان جریان هوای مورد نیاز، فشار کاری سیستم، و نوع کاربری بستگی دارد. معمولاً باید اطمینان حاصل شود که سایز اتصالات به اندازه کافی بزرگ باشد تا جریان هوا بدون افت فشار قابل توجه عبور کند، اما نه آنقدر بزرگ که باعث ایجاد نشت شود.

سایزهای متداول اتصالات پنوماتیک کدام‌ها هستند؟

سایزهای متداول اتصالات پنوماتیک شامل 1/8 اینچ، 1/4 اینچ، 3/8 اینچ، 1/2 اینچ، 3/4 اینچ و 1 اینچ می‌باشد. در برخی از سیستم‌ها نیز سایزهای متریک مانند 4 میلی‌متر، 6 میلی‌متر، 8 میلی‌متر و 12 میلی‌متر استفاده می‌شوند.

تفاوت بین رزوه‌های NPT و BSP در اتصالات پنوماتیک چیست؟

NPT (National Pipe Tapered) یک استاندارد آمریکایی است و رزوه‌های مخروطی دارد، در حالی که BSP (British Standard Pipe) یا ISO 7/1 یک استاندارد بریتانیایی و بین‌المللی است که می‌تواند رزوه‌های مخروطی (BSPT) یا موازی (BSPP) داشته باشد. زاویه رزوه‌های NPT 60 درجه و زاویه رزوه‌های BSP 55 درجه است.

آیا می‌توان اتصالات با سایزهای مختلف را در یک سیستم پنوماتیک استفاده کرد؟

بله، اما برای این کار نیاز به استفاده از تبدیل‌ها (adapters) و رابط‌ها است تا اتصالات مختلف بتوانند به هم متصل شوند. با این حال، باید مراقب باشید که از سازگاری جریان هوا و فشار اطمینان حاصل کنید، زیرا استفاده از سایزهای ناهماهنگ می‌تواند منجر به افت فشار و کاهش کارایی سیستم شود.

چه تفاوتی بین سایز اتصالات پنوماتیک متریک و اینچی وجود دارد؟

سایز اتصالات پنوماتیک متریک و اینچی براساس واحد اندازه‌گیری‌های مختلفی طراحی شده‌اند. سایز اتصالات پنوماتیک متریک با قطر داخلی و خارجی لوله‌ها و رزوه‌ها در واحد میلی‌متر مشخص می‌شوند، در حالی که اتصالات اینچی براساس سیستم اینچ مشخص می‌شوند. هنگام انتخاب اتصالات، مهم است که سیستم اندازه‌گیری مورد استفاده در سیستم پنوماتیک شما را در نظر بگیرید.
